ＲＦＩＤ 태그용 미앤더 구조의 사각 루프 안테나

출원번호 : 10-2007-0010467 (출원일: 2007-02-01)

등록번호 : 10-0854320 (등록일: 2008-08-20)

특허권자 : 충남대학교산학협력단

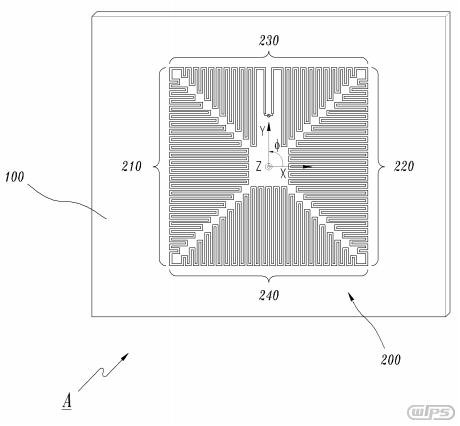

요약 : 본 발명은 RFID 태그용 사각 루프 안테나에 관한 것이다. 본 발명의 제1 실시예에 따른 사각 루프 안테나는, 소정 유전율을 갖는 기판과, 상·하·좌·우 4개의 삼각 미앤더 라인부로 구성되되 삼각 미앤더 라인부의 빗변이 이웃한 삼각 미앤더 라인부의 빗변과 소정 간격 이격되어 기판에 배치되는 사각 루프 소자를 포함한다. 본 발명에 의하면, 미앤더 구조를 통해 소형화를 구현할 수 있다.

대표청구항 : RFID 태그용 사각 루프 안테나에 있어서, 소정 유전율을 갖는 기판; 및 상·하·좌·우 4개의 삼각 미앤더 라인부로 구성되되, 상기 삼각 미앤더 라인부의 빗변이 이웃한 삼각 미앤더 라인부의 빗변과 소정 간격 이격되어 상기 기판에 배치되는 사각 루프 소자; 를 포함하며, 상기 삼각 미앤더 라인부는, 다수의 펄스형 라인들로 이루어지되, 전체적으로 절두형 삼각 형태로 군집되는 것을 특징으로 하는 RFID 태그용 미앤더 구조의 사각 루프 안테나.
