건식 밀링을 이용한 초전도성 이붕화마그네슘의 제조방법

출원번호 : 10-2016-0076825 (출원일: 2016-06-20)

등록번호 : 10-1726732 (등록일: 2017-04-07)

특허권자 : 충남대학교산학협력단

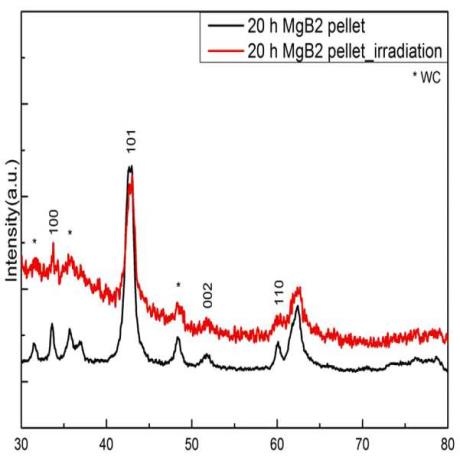

요약 : 본 발명의 이붕화마그네슘의 제조방법은, 마그네슘과 붕소를 포함하는 전구체를 비활성분위기 하에 건식밀링 장비 내에 준비하는 시료준비단계; 상기 건식밀링 장비를 이용하여 볼밀링을 10 내지 30 시간 동안 진행하여 건식밀링의 방법으로 제조되는 이붕화마그네슘 파우더를 수득하는 밀링단계; 및 상기 이붕화마그네슘 파우더를 고형화한 후 600 내지 800 ℃의 열처리 온도에서 0.5 내지 2 시간의 열처리 시간 동안 열처리하여 열처리된 펠릿을 제조하는 펠릿화단계;를 포함하여 초전도성을 갖는 이붕화마그네슘을 제조하는 방법을 제공한다.

대표청구항 : 마그네슘과 붕소를 포함하는 전구체를 비활성분위기 하에 건식밀링 장비 내에 준비하는 시료준비단계;상기 건식밀링 장비를 이용하여 볼밀링을 10 내지 30 시간 동안 진행하여 건식밀링의 방법으로 제조되는 이붕화마그네슘 파우더를 수득하는 밀링단계; 상기 이붕화마그네슘 파우더를 고형화한 후 600 내지 800 ℃의 열처리 온도에서 0.5 내지 2 시간의 열처리 시간 동안 열처리하여 열처리된 펠릿을 제조하는 펠릿화단계; 및상기 이붕화마그네슘의 제조방법은 상기 펠릿화단계 이후에 양성자빔조사단계;를 포함하고,상기 펠릿화단계는 3 내지 7 ℃/min의 승온속도로 열처리 온도까지 승온되는 단계; 및 상기 펠릿화단계에서 유입된 미량의 산소가 MgB2와 반응하여 형성된 MgO가 상기 펠릿화단계의 열처리 과정에서 MgO 증기로 변화하고, MgO 증기가 과포화상태에 이르게 되어 MgO 증기가 펠릿 내의 MgB2 입자의 표면에 원형의 점과 같은 형태로 증착되며, 그것이 성장하여 실과 같은 형태의 MgO 피닝센터를 생성하는 단계;를 더 포함하며, 상기 양성자빔조사단계는, 상기 펠릿에 1E11 내지 1E16 #/cm2 의 선량을 갖는 양성자빔을 조사하는 단계를 포함하는 것을 특징으로 하는 이붕화마그네슘의 제조방법.

상세링크 : http://newsd.wips.co.kr/wipslink/api/dkrdshtm.wips?skey=3517154000742
