고분자수지 연속압출장치

출원번호 : 10-2012-0110514 (출원일: 2012-10-05)

등록번호 : 10-1260692 (등록일: 2013-04-29)

특허권자 : 충남대학교산학협력단

요약 : 본 발명은 고분자수지 연속압출장치에 관한 것으로서, 더욱 상세하게 연속적으로 고분자수지 용융체를 흐름방향과 나란한 방향으로 압출하는 연속압출장치에 있어서, 압출다이에 형성된 오일주입구를 통해 주입되는 윤활제가 상기 압출통로의 내주면을 따라 흘러 고분자수지 용융체와 함께 이동되도록 하여 연속 공정이 가능한 고분자수지 연속압출장치에 관한 것이다.

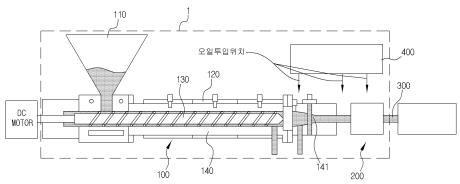

대표청구항 : 연속적으로 고분자수지 용융체를 흐름방향과 나란한 방향으로 압출하는 연속압출장치(1)에 있어서,일측에 호퍼(110)가 구비되며 타측 단부에 압출구(141)를 갖는 배럴(140)과, 상기 배럴(140)의 내부에 회전축을 중심으로 회전가능하게 설치되는 압출스크류(130)를 포함하는 압출기(100);상기 압출기(100)와 연결되어 상기 압출기(100)로부터 고분자수지 용융체가 유입되며, 내부에 관통 형성된 압출통로(221)를 통과하여 노즐부(300)로 배출되도록 하는 압출다이(200); 를 포함하며,상기 압출다이(200)에서 고분자수지 용융체의 온도가 Tm-60℃ 로부터 Tm+300℃(결정성 고분자의 용융온도 Tm)까지 및 Tg-10℃에서 Tg+350℃(무정형 고분자의 유리전이온도 Tg)까지인 범위에서도 연속압출이 가능하도록상기 압출다이(200)에 형성된 오일주입구(211)를 통해 주입되는 윤활제가 상기 압출통로(221)의 내부에 유동되는 고분자수지 용융체의 표면을 코팅하며 이동되며,상기 윤활제는 고분자수지 용융체보다 점도가 낮고, 압출성형체의 형상이 완료 된 다음 제거되는 것을 특징으로 하는 고분자수지 연속압출장치.
