골프 스윙자세 분석 및 교정을 위한 연습시스템

출원번호 : 10-2016-0174282 (출원일: 2016-12-20)

등록번호 : 10-1889617 (등록일: 2018-08-10)

특허권자 : 충남대학교산학협력단

요약 : 본 발명은 스윙을 위한 신체의 주요 포인트에 착용 가능한 동작센서를 통해 스윙자세를 정확하게 분석함으로 지도자의 도움 없이도 스스로 자세 파악 및 교정을 할 수 있는 골프 스윙자세 분석 및 교정을 위한 연습시스템에 관한 것이다.

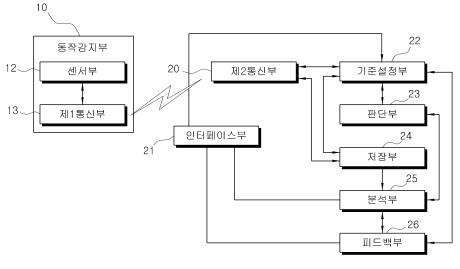

대표청구항 : 사용자의 의복 또는 신체에 탈착되는 착용부(11)와, 움직임을 감지하는 센서부(12)와, 수신된 제어신호를 상기 센서부(12)에 인가하고 센서부(12)의 감지신호를 송신하는 제1통신부(13)를 구비하는 복수의 동작감지부(10);사용자의 신체정보 및 상기 동작감지부의 착용위치정보를 입력받고 자세정보 및 피드백정보를 출력하는 인터페이스부(21);상기 제1통신부(13)를 통해 수신한 감지신호 및 상기 인터페이스부(21)를 통해 입력된 신체정보 및 착용위치정보와 함께 최초 1회 지도에 따라 사용자가 올바른 자세로 스윙을 한 상태에서 각 센서부(12)를 통해 수집된 감지신호를 통해 기준값을 생성하는 기준설정부(22);상기 동작감지부(10)에서 측정된 감지신호의 패턴을 분석 및 설정패턴과 비교하되, 골프채를 양손으로 잡고 수직으로 내린 자세를 몇 초간 유지한 자세를 감지함으로 스윙동작이 시작되는 것으로 판단하고 골프채를 휘둘러 2 ~ 3초 유지되는 자세나 차렷 자세를 감지함으로 스윙동작이 끝난 것으로 판단하는 판단부(23);상기 기준값과 상기 제1통신부(13)를 통해 수신되되 상기 판단부(23)를 통해 판단된 스윙동작의 시작 내지는 끝 구간에서의 감지신호를 착용위치에 따라 분류하여 저장하는 저장부(24);상기 기준값 및 스윙동작의 시작과 끝을 기준으로 하는 스윙동작 중의 감지신호를 통해 자세를 분석하여 자세정보를 생성하고 자세불량을 판단하되, 상기 동작감지부(10)가 착용된 신체부위가 기준값으로부터 벗어난 방향 및 범위값 분석이 이루어지는 분석부(25);상기 분석부(25)에서 자세불량 판단시 바른 자세 피드백정보를 생성하여 상기 인터페이스부(21)를 통해 출력하되, 신체의 윤곽을 나타낸 형상을 출력함과 동시에 사용자가 자세교정을 위해 움직여야 할 부분과 범위를 화살표로 나타내는 피드백부(26);사용자의 스윙동작 중 영상을 획득하는 카메라부(31);상기 카메라부(31)의 영상 획득동작과 상기 제1통신부(13)를 통해 수신된 감지신호를 동기화하여 시각화된 동작정보를 생성하는 시뮬레이션부(27);상기 인터페이스부(21)를 통해 사용자로부터 선택된 동작정보를 통해 상기 기준설정부(22)의 기준값을 보정하는 보정부(28);상기 동작감지부(10)에서 측정된 감지신호의 패턴을 분석하되 취득된 초기설치값에 대하여 사용자의 준비동작에 대한 센서부의 정렬정보를 생성하여 상기 인터페이스부(21)를 통해 완료메시지 또는 정렬메시지로서 출력하는 정렬부(29); 로 이루어지는 것을 특징으로 하는 골프 스윙자세 분석 및 교정을 위한 연습시스템.

상세링크 : http://newsd.wips.co.kr/wipslink/api/dkrdshtm.wips?skey=3518342000739
