공극변형을 이용한 변형률측정방법

출원번호 : 10-2018-0030797 (출원일: 2018-03-16)

등록번호 : 10-2215032 (등록일: 2021-02-04)

특허권자 : 충남대학교산학협력단

요약 : 본 발명에 따른 구조물의 일측에 형성된 공극을 이용하여 상기 구조물에 발생한 응력에 의한 공극변형 측정을 통해 응력 및 변형률을 측정한다.

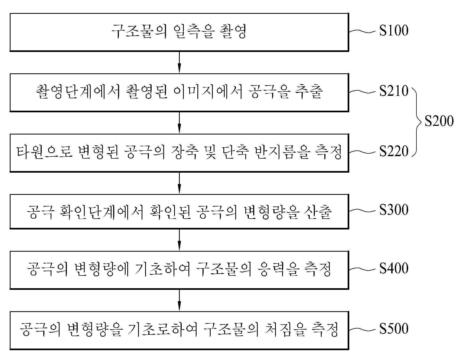

대표청구항 : 구조물의 일측을 촬영하는 촬영단계;상기 촬영단계에서 촬영된 이미지에서 공극을 확인하는 공극 확인단계; 및구조물의 제조과정에서 액상의 재료가 경화되면서 구조물 내부의 공기 또는 가스가 표면장력에 의하여 구형을 이루면서 형성되는 공극이 시간의 경과에 따른 구조물의 변형에 의하여 타원형 공극으로 바뀌는 변형량을 측정하여 공극의 변형률을 산출하는 변형량 산출단계를 포함하고, 상기 공극 확인단계는,상기 이미지에서 공극을 추출하는 이미지 추출단계; 및타원으로 변형된 공극의 장축 및 단축 값을 측정하는 반지름 측정단계;를 포함하며, 상기 이미지 추출단계는 상기 추출된 공극의 이미지를 확대하여 추출하는 변형률 측정방법.
