광섬유 센서 기반 스트레인 측정 장치

기계
광섬유 센서 기반 스트레인 측정 장치

출원번호 : 10-2017-0044717 (출원일: 2017-04-06)

등록번호 : 10-1915260 (등록일: 2018-10-30)

특허권자 : 충남대학교산학협력단

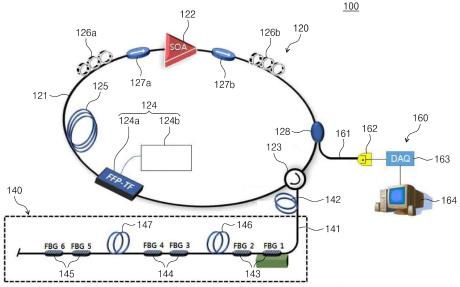

요약 : 광섬유 센서 기반 스트레인 측정 장치가 개시된다. 본 발명의 실시예에 따른 광섬유 센서 기반 스트레인 측정 장치는 링 형태의 광선로와, 광선로에 마련되어 소정의 파장 대역의 빛을 증폭시키는 광증폭기와, 광선로에 마련되어 빛의 방향을 한쪽으로 제한하는 써큘레이터와, 광선로에 마련되고 빛의 파장을 가변시켜 광경로를 조정하는 페브리-페롯 조정 필터와, 광선로에 마련되어 광선로에 흐르는 광신호를 분기시켜 출력하는 광커플러를 포함하는 파장 훑음 레이저; 광선로에 흐르는 빛이 유입되도록 광선로에 결합되고, 페브리-페롯 조정 필터에 의해 조정된 광경로를 따라 흐르는 소정의 파장의 빛을 광선로로 반사시키며, 스트레인에 따라 광선로로 반사시키는 빛의 반사 파장이 변화되는 광섬유 격자 어레이; 및 광커플러를 통해 출력된 광신호를 시간 축 상에서 분석하고, 광신호의 피크의 시간 축 상에서의 변화량을 기반으로 광섬유 격자 어레이에 가해지는 스트레인을 측정하는 스트레인 측정부;를 포함한다. 본 발명의 실시예에 의하면, 구조 건축물의 안전을 실시간으로 감지할 수 있다.

대표청구항 : 링 형태의 광선로와, 상기 광선로에 마련되어 소정의 파장 대역의 빛을 증폭시키는 광증폭기와, 상기 광선로에 마련되어 빛의 방향을 한쪽으로 제한하는 써큘레이터와, 상기 광선로에 마련되고 빛의 파장을 가변시켜 광경로를 조정하는 페브리-페롯 조정 필터와, 상기 광선로에 마련되어 상기 광선로에 흐르는 광신호를 분기시켜 출력하는 광커플러를 포함하는 파장 훑음 레이저;상기 광선로에 흐르는 빛이 유입되도록 상기 광선로에 결합되고, 상기 페브리-페롯 조정 필터에 의해 조정된 광경로를 따라 흐르는 소정의 파장의 빛을 상기 광선로로 반사시키며, 스트레인에 따라 상기 광선로로 반사시키는 빛의 반사 파장이 변화되는 광섬유 격자 어레이; 및상기 광커플러를 통해 출력된 상기 광신호를 시간 축 상에서 분석하고, 상기 광신호의 피크의 시간 축 상에서의 변화량을 기반으로 상기 광섬유 격자 어레이에 가해지는 상기 스트레인을 측정하는 스트레인 측정부;를 포함하고,상기 광섬유 격자 어레이는,상기 광선로에 흐르는 빛이 유입되도록 상기 광선로에 결합되는 광섬유; 및상기 광섬유에 직렬 연결되는 복수 개의 광섬유 격자쌍을 포함하고,각각의 광섬유 격자쌍은 상기 스트레인이 작용되지 않도록 마련되는 기준 광섬유 격자와, 상기 스트레인이 작용될 수 있도록 마련되는 측정 광섬유 격자를 포함하는 광섬유 센서 기반 스트레인 측정 장치.

상세링크 : http://newsd.wips.co.kr/wipslink/api/dkrdshtm.wips?skey=3518452000818
