출원번호 : 10-2014-0188695 (출원일: 2014-12-24)
등록번호 : 10-1602140 (등록일: 2016-03-04)
특허권자 : 충남대학교산학협력단

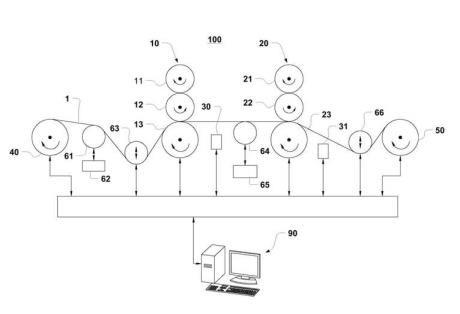

요약 : 본 발명은 2도 이상의 인쇄가 이루어지는 인쇄전자 공정에서 광학엔코더를 이용하여 인쇄 대상물의 사행변위를 정밀하게 제어계측하는 방법으로서, (a) 인쇄 대상물에 표시된 정렬패턴-상기 정렬패턴은 인쇄 대상물의 진행방향과 직교하는 방향(이하, “인쇄 대상물의 폭방향”이라고 함)으로 길게 연장되는 직사각형 표지가 인쇄 대상물의 진행방향(이하, “인쇄 대상물의 길이방향”이라고 함)을 따라 일정한 간격을 두고 배치된 것임-에 대하여 상기 광학엔코더를 인쇄 대상물의 폭방향으로 어긋나게 배치시키는 단계; 및(b) 인쇄 대상물의 진행 중에 상기 정렬패턴과 연관되어 상기 광학엔코더에 의해 발생된 감지 신호를 기초로 하여 인쇄 대상물이 인쇄 대상물의 폭방향으로 이동하는 사행 변위량 및 사행 방향을 측정하는 단계를 포함한다.
대표청구항 : 2도 이상의 인쇄가 이루어지는 인쇄전자 공정에서 인쇄 대상물에 표시된 정렬패턴-상기 정렬패턴은 인쇄 대상물의 진행방향과 직교하는 방향(이하, “인쇄 대상물의 폭방향”이라고 함)으로 길게 연장되는 직사각형 표지가 인쇄 대상물의 진행방향(이하, “인쇄 대상물의 길이방향”이라고 함)을 따라 일정한 간격을 두고 배치된 것임-과 광학엔코더를 이용하여 인쇄 대상물의 사행변위를 정밀하게 제어계측하는 방법으로서,(a) 상기 광학엔코더를 상기 정렬패턴에 대해 인쇄 대상물의 폭방향으로 이동시키면서 감지 신호가 최대가 되는 위치를 파악하는 단계;(b) 상기 광학엔코더를 상기 단계(a)에서 파악된 위치에 대해 인쇄 대상물의 폭방향을 따라 이동시키면서 상기 감지 신호가 선형으로 나타나는 구간(이하, “광학엔코더의 선형구간”이라고 함) 및 상기 광학엔코더의 선형구간에서 상기 광학엔코더의 이동량과 상기 감지 신호의 변화량의 관계(이하, “사행변위 측정감도”라고 함)를 파악하는 단계;(c) 상기 단계 (b)에서 파악된 상기 광학엔코더의 선형구간의 범위 내에 상기 광학엔코더를 배치시키는 단계; 및,(d) 인쇄 대상물의 진행 중에 상기 정렬패턴과 연관되어 상기 광학엔코더에 의해 발생된 상기 감지 신호를 기초로 하여 인쇄 대상물이 인쇄 대상물의 폭방향으로 이동하는 사행 변위량 및 사행 방향을 측정하는 단계를 포함하는 인쇄 공정에서 광센서를 이용한 사행변위 정밀 제어계측 방법.
상세링크 : http://newsd.wips.co.kr/wipslink/api/dkrdshtm.wips?skey=3516114000759
