광 검출 장치

출원번호 : 10-2015-0039145 (출원일: 2015-03-20)

등록번호 : 10-1753255 (등록일: 2017-06-27)

특허권자 : 충남대학교산학협력단

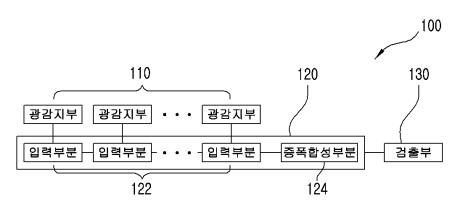

요약 : 본 발명의 광 검출 장치는, 표적으로부터 반사되어 입력되는 광을 감지하여 입력 전류를 생성하는 복수의 광 감지부; 상기 광 감지부와 연결되어, 상기 광 감지부에서 생성되는 입력 전류를 합성 변환하여 단일의 출력 신호를 생성하고, 생성된 출력 신호를 증폭시키는 증폭합성부; 및 상기 증폭합성부의 출력단에 연결되어, 상기 중폭합성부에서 출력되는 출력 신호를 검출하는 검출부;를 포함할 수 있다. 본 발명에 의하면,종래의 판독 집적회로에 비해, 회로의 구조가 비교적 단순하여, 회로의 구현 시에 발생되는 비용 절감이 가능하며, 복수의 신호의 합성 시에도 신호 손실이 발생되지 않고, 광 감지부에서 생성된 복수의 입력 전류를 증폭 합성시키는 회로의 구성이 단일의 반도체 집적회로의 형태로 마련될 수 있어 반도체 공정을 통한 광 검출 장치의 소형화 및 대량 생산이 가능하다.

대표청구항 : 광 검출 장치로서,표적으로부터 반사되어 입력되는 광을 감지하여 입력 전류를 생성하는 복수의 광 감지부;상기 광 감지부와 연결되어, 상기 광 감지부에서 생성되는 입력 전류를 합성 변환하여 단일의 출력 신호를 생성하고, 생성된 출력 신호를 증폭시키는 증폭합성부; 및상기 증폭합성부의 출력단에 연결되어, 상기 증폭합성부에서 출력되는 출력 신호를 검출하는 검출부;를 포함하며,상기 증폭합성부는, 상기 광 감지부와 일대일로 연결되어 상기 광 감지부에서 생성된 입력 전류를 입력받는 적어도 둘 이상의 입력부분; 및 상기 적어도 둘 이상의 입력부분으로부터 입력된 복수의 입력 전류를 합성 변환하여 단일의 전류 또는 전압 신호를 생성하고, 생성된 단일의 전류 또는 전압 신호를 증폭시키는 증폭합성부분;을 포함하며,상기 증폭합성부는 전치증폭기(Pre Amplifier) 형태로 마련되어, 상기 복수의 광 감지부로부터 입력받은 입력 전류를 합성 변환하여 생성한 단일의 전류 또는 전압신호를 증폭시키고, 증폭된 전류 또는 전압 신호를 상기 검출부에 전달하며,상기 증폭합성부분은 로드를 포함하고, 상기 적어도 둘 이상의 입력부분이 상기 증폭합성부분의 로드를 공유함으로써 상기 적어도 둘 이상의 입력부분으로부터 입력된 복수의 입력 전류가 단일의 전류 또는 전압 신호로 변환생성되는 광 검출 장치.

상세링크 : http://newsd.wips.co.kr/wipslink/api/dkrdshtm.wips?skey=3517272000503
