출원번호 : 10-2019-0121622 (2019년10월01일)
등록번호 : 10-2233557 (2021년03월24일)
특허권자 : 한밭대학교
요약 : 본 발명은 굴절률을 통해 수분량을 측정하는 토양 수분 센서에 관한 것으로서 더욱 상세하게는 광반사봉의 외벽
면에 접하는 물, 공기 또는 토양의 비율에 따라 발광부로부터 조사되는 빛이 반사 또는 굴절되어 수광부로 도달
하는 정도가 달라지는 것을 이용하여 토양 내 수분 함유량을 측정함에 따라 토양의 구성 성분과 유기질 함유량에
따른 영향이 최소화되어 측정 정확도가 향상되는 토양 수분 센서에 관한 것이다.

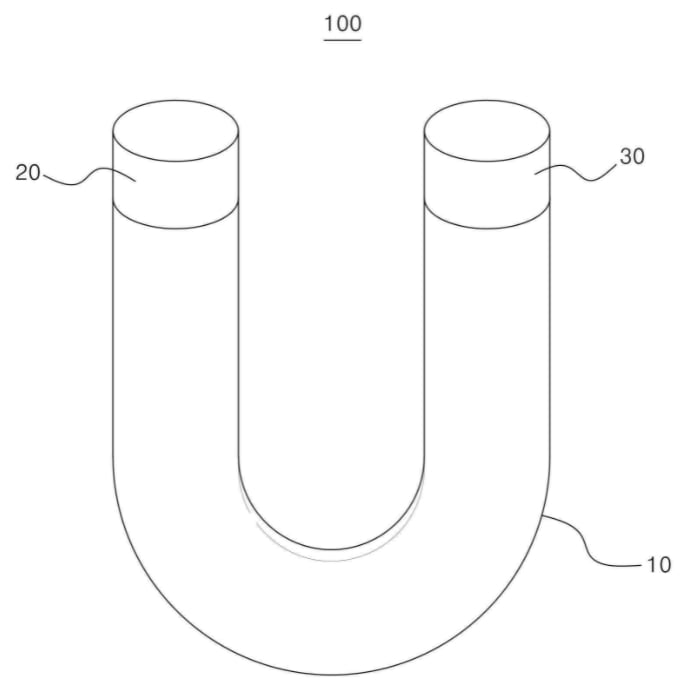

이를 위해 본 발명은 토양 내부에 위치되어 토양 내 수분함량을 계측하기 위한 토양 수분 센서에 있어서, 상기
토양 수분 센서는 절곡부 또는 굴곡부를 가지며 봉형태로 형성되어 토양 내에 일정 부분 이상이 수용되는 광반사
봉과, 상기 광반사봉의 일단에 위치되어 광반사봉 내측으로 광을 조사하는 발광부와, 상기 광반사봉의 타단에 위
치되어 발광부로부터 조사되어 광반사봉 내측에서 반사되어 타단까지 도달하는 광을 감지하는 수광부; 및 상기
발광부로부터 조사된 광의 총량과 수광부로부터 감지된 광의 총량을 통해 토양 내 수분 함유율을 산출하는 제어
부;를 포함한다.
1020190121622_교정됨
