노치 필터링을 내재화한 주파수 삼배기 Notch Filtering Embedded Frequency Tripler

출원번호 : 10-2018-0094467 (2018년08월13일)

등록번호 : 10-2191295 (2020년12월09일)

특허권자 : 한밭대학교

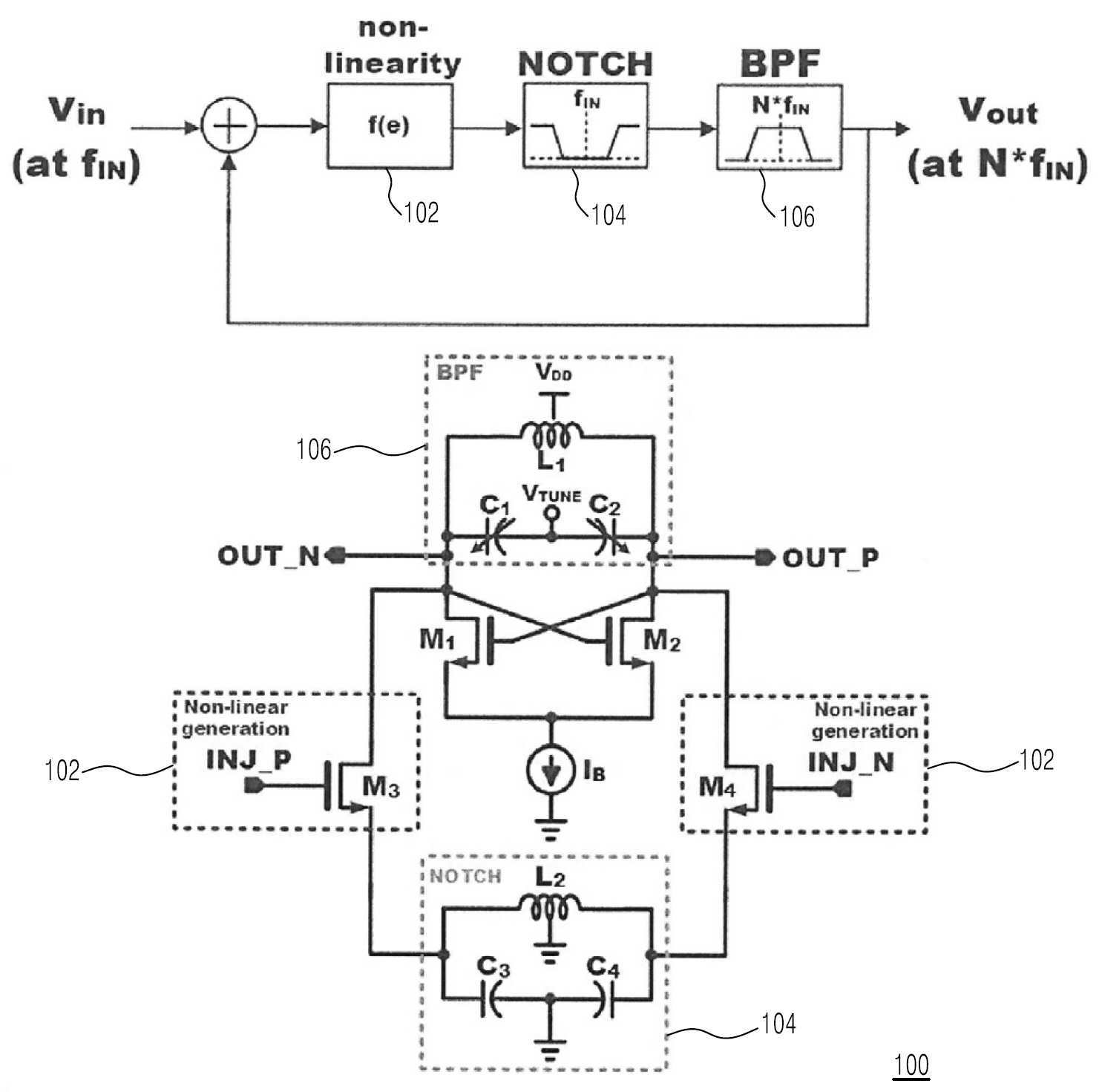

요약 : 본 발명은 노치 필터링을 내재화한 주파수 삼배기에 관한 것으로서, 입력받은 전압을 비선형 소자인 트랜지스터
(M3, M4)를 통해 출력전류를 생성하는 비선형 발생기; 소스단에 코일(L2), 및 커패시터(C3, C4)로 구성되어 출력
전류의 성분 중에서 1차 주파수 성분을 제거하는 노치필터; 및 출력단에 코일(L1), 및 커패시터(C1, C2)로 구성
되어 출력전류의 성분 중에서 3차 주파수 성분을 유지시키는 밴드패스필터를 포함한다.
상기와 같은 본 발명에 따르면, 밀리미터파 대역의 주파수 합성 시스템에 적용이 가능한 주입 동기식 주파수 체
배기를 구성하여 전류 재사용을 통한 삼배수의 고조파 생성 및 기본 주파수를 제거함에 따라, 주입 동기식 주파
수 삼배기의 성능 및 가격 경쟁력을 향상시키고, 밀리미터파 주파수 대역의 주파수 합성기의 단일칩화, 저전력,
및 경량화를 제공하며 무선 송수신 시스템의 스퓨리어스(spurious) 성능을 향상시킬 수 있다.
