다공성 Ni-Al-Mo 알칼리 수전해용 음극

출원번호 : 10-2020-0085581 (출원일: 2020-07-10)

등록번호 : 10-2278529 (등록일: 2021-07-12)

특허권자 : 충남대학교산학협력단

요약 : 본 발명은 과전압이 낮고 화학적으로 안정하여 내구성이 우수하며 다공성 구조로 인하여 비표면적이 넓은 알칼리 수전해용 음극 및 그 제조방법과, 상기 촉매전극의 제조에 사용될 수 있는 용사코팅재에 관한 것으로, 보다 상세하게는 전도성 기재의 표면에 다공성 Ni-Al-Mo 합금 촉매층이 형성되어 있는 것을 특징으로 하는 알칼리 수전해용 음극에 관한 것이다.

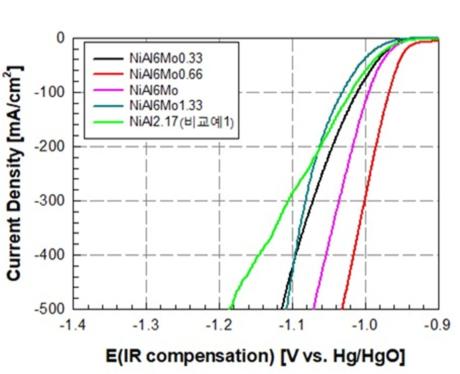

대표청구항 : (A) 전도성 기재의 표면에 용사코팅에 의해 Ni : Al : Mo의 원자비가 1 : 2~8 : 0.66~1.0인 Ni-Al-Mo 합금 코팅층을 형성하는 단계;(B) Ni-Al-Mo 합금 코팅층이 형성된 전도성 기재를 불활성 가스 분위기, 환원 분위기 또는 진공 분위기의 500~800℃에서 0.2~3시간 열처리하는 단계; 및(C) 상기 열처리된 기재를 알칼리 수용액으로 처리하는 단계;를 포함하여 제조되는 것에 의해,전도성 기재의 표면에 Ni : Al : Mo의 원자비가 30~50 : 40~50 : 10~30인 다공성 Ni-Al-Mo 합금 촉매층이 형성되어 있으며,25℃, 1M KOH 수용액, 400mA/㎠에서의 수소발생 과전압이 73 mV 이상 141 mV 이하인 것을 특징으로 하는 알칼리 수전해용 음극.

상세링크 : http://newsd.wips.co.kr/wipslink/api/dkrdshtm.wips?skey=3521302001218
