다기능 연산장치

기계
다기능 연산장치

출원번호 : 10-2019-0095947 (출원일: 2019-08-07)

등록번호 : 10-2199517 (등록일: 2020-12-31)

특허권자 : 충남대학교산학협력단

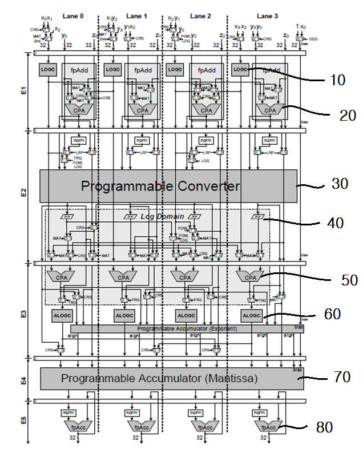

요약 : 실시예는 행렬연산, 벡터연산, 초월함수의 구현대상 연산이 하나의 연산장치로 통합하여 구현되는 다기능 연산장치에 있어서, 3차원 그래픽스 연산을 위하여 입력된 값을 로그 도메인으로 변환하는 로그변환기와, 상기 로그 변환기의 결과값과 3차원 그래픽스 연산을 위하여 입력된 값을 서로 합산하기 위한 제1 가산기와, 상기 제1 가산기의 결과값과 3차원 그래픽스 연산을 위하여 입력된 값을 이용하여 구현대상 연산을 수행하도록 프로그래밍되는 PCNV(Programmable Converter)와, 상기 PCNV 결과값을 자리 이동시키기 위한 쉬프터와, 상기 로그변환기의 결과값과 상기 쉬프터의 결과값을 합산하기 위한 제2 가산기와, 상기 제2 가산기의 결과값을 지수 도메인으로 변환하기 위한 역로그 변환기와, 상기 역로그 변환기 결과값과 3차원 그래픽스 연산을 위하여 입력된 값을 이용하여 구현대상 연산을 수행하도록 프로그래밍되는 PACC(Progammable Accumulator);를 포함하고, 상기 PCNV는 멱함수 계산을 수행하고, 두 번의 로그변환을 수행하여 상기 멱함수 계산을 덧셈으로 구현할 수 있으며, 있으며, 상기 PACC는 CSA 합산트리를 이용한 벡터내적 및 삼각함수 계산을 수행할 수 있다.

대표청구항 : 행렬연산, 벡터연산, 초월함수의 구현대상 연산이 하나의 연산장치로 통합하여 구현되는 다기능 연산장치에 있어서,3차원 그래픽스 연산을 위하여 입력된 값을 로그 도메인으로 변환하는 로그변환기;상기 로그 변환기의 결과값과 3차원 그래픽스 연산을 위하여 입력된 값을 서로 합산하기 위한 제1 가산기;상기 제1 가산기의 결과값과 3차원 그래픽스 연산을 위하여 입력된 값을 이용하여 구현대상 연산을 수행하도록 프로그래밍되는 PCNV(Programmable Converter);상기 PCNV 결과값을 자리 이동시키기 위한 쉬프터;상기 로그변환기의 결과값과 상기 쉬프터의 결과값을 합산하기 위한 제2 가산기;상기 제2 가산기의 결과값을 지수 도메인으로 변환하기 위한 역로그 변환기;상기 역로그 변환기 결과값과 3차원 그래픽스 연산을 위하여 입력된 값을 이용하여 구현대상 연산을 수행하도록 프로그래밍되는 PACC(Progammable Accumulator);를 포함하고,상기 PCNV는 멱함수 계산을 수행하고, 두 번의 로그변환을 수행하여 상기 멱함수 계산을 덧셈으로 구현하고,상기 멱함수는 두 번의 로그변환을 이용하여 로그 도메인에서 덧셈으로 수행한 다음 두 번의 역로그변환을 통해 구현하는, 다기능 연산장치.
