로드킬 방지용 격자망 결속부재

기계
로드킬 방지용 격자망 결속부재

출원번호 : 10-2014-0009640 (출원일: 2014-01-27)

등록번호 : 10-1473606 (등록일: 2014-12-10)

특허권자 : 충남대학교산학협력단

요약 : 본 발명은 동일 형상으로 이루어진 한 쌍의 결속부재로서, 와이어로프로 이루어진 로드킬 방지용 격자망의 교차부위를 내부에 배치한 상태에서 상호 결합함으로써 와이어로프의 격자구조가 유지되도록 하는 로드킬 방지용 격자망 결속부재에 관한 것이다. 상기 과제를 해결하기 위하여 본 발명에 따른 로드킬 방지용 격자망 결속부재는, 장변 및 단변으로 이루어지는 직사각형의 플레이트부; 상기 단변의 양단에 수직으로 돌출되고, 상호 대향하는 한 쌍의 결속편으로 이루어지며, 상기 결속편은 중앙에 ‘U’ 자 형상의 로프수용홈이 형성되고 단부에 걸림단이 형성되는 결합부; 상기 결속편의 내측에 형성되며, 상기 로프수용홈에 안치되는 와이어로프의 상하좌우 네 부위를 지지하는 로프홀딩돌기로 이루어지는 로프홀딩부; 및 상기 장변의 중앙에 수직으로 돌출 형성되는 로프지지부;로 이루어지는 것을 특징으로 한다.

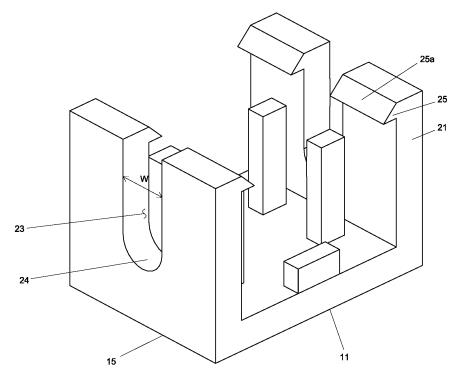

대표청구항 : 동일한 형상으로 이루어지는 한 쌍의 결속부재로서, 상호 엇갈려 결합함으로써 와이어로프의 교차부위를 고정하는 로드킬 방지용 격자망 결속부재에 있어서,장변(11) 및 단변(15)으로 이루어지는 직사각형의 플레이트부(10);상기 단변(15)의 양단에 수직으로 돌출되고, 상호 대향하는 한 쌍의 결속편(21)으로 이루어지며, 상기 결속편(21)은 중앙에 ‘U’자 형상의 로프수용홈(23)이 형성되고 단부에 걸림단(25)이 형성되는 결합부(20);상기 결속편(21)의 내측에 형성되며, 상기 로프수용홈(23)에 안치되는 와이어로프의 상하좌우 네 부위를 지지하는 로프홀딩돌기(31)로 이루어지는 로프홀딩부(30); 및상기 장변(11)의 중앙에 수직으로 돌출 형성되는 로프지지부(40);로 이루어지는 것을 특징으로 하는 로드킬 방지용 격자망 결속부재.

상세링크 : http://newsd.wips.co.kr/wipslink/api/dkrdshtm.wips?skey=3514514000592
