롤투롤 공정에서 정렬패턴을 이용한 대상물의 거동 감지 방법

출원번호 : 10-2016-0002397 (출원일: 2016-01-08)

등록번호 : 10-1698072 (등록일: 2017-01-13)

특허권자 : 충남대학교산학협력단

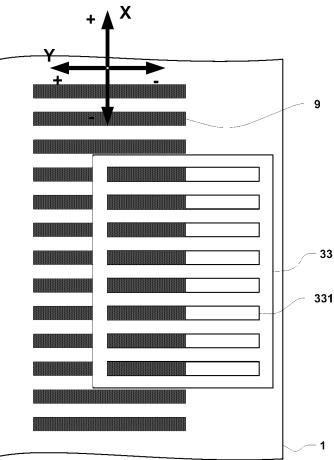

요약 : 롤투롤 공정에서 1열 이상의 정렬패턴과 광학엔코더를 이용하여 대상물의 거동을 감지하는 방법이 제공된다. 정렬패턴에 대하여 광학엔코더를 대상물의 횡방향으로 어긋나게 배치시키면 대상물이 진행하는 중에 정렬패턴에 대응하는 광학엔코더에 의해 발생된 신호의 진폭에 기초하여 대상물의 횡방향 변위를 감지할 수 있다. 정렬패턴이 2열 이상인 경우에는 대상물의 횡방향 변형도 함께 감지할 수 있다. 대상물이 사행하지 않은 상태에서 정렬패턴에 대응하는 광학엔코더의 신호의 위상이 변화할 때 대상물이 사행하는 것으로 판단할 수 있다.판독된 웹의 변위 및 변형에 기초하여 웹의 이송을 정밀하게 제어함으로써 오차가 매우 작은 정밀 인쇄가 이루어질 수 있다.

대표청구항 : 롤투롤 공정에서 광학엔코더를 이용하여 대상물의 거동을 감지하는 방법으로서,(a) 대상물에 정렬패턴-상기 정렬패턴은 대상물의 길이방향과 직교하는 방향(이하, “대상물의 횡방향”이라고 함)으로 길게 연장되는 직사각형 표지가 대상물의 길이방향(이하, “대상물의 종방향”이라고 함)을 따라 일정한 간격을 두고 다수개 배치된 것임-을 1열 이상 마련하는 단계;(b) 상기 단계 (a)에서 마련된 각 열의 정렬패턴에 대응하여 광학엔코더를 배치하되, 각각의 광학엔코더를 대응되는 정렬패턴에 대하여 대상물의 횡방향으로 어긋나게 배치시키는 단계; 및(c) 대상물이 진행하는 중에 상기 각 열의 정렬패턴에 대응하는 상기 각 광학엔코더에 의해 발생된 신호를 기초로 하여 대상물의 거동을 감지하는 단계를 포함하는 롤투롤 공정에서 대상물의 거동 감지방법.
