무급전 소자를 이용한 적응형 안테나

출원번호 : 10-2011-0136148 (출원일: 2011-12-16)

등록번호 : 10-1307457 (등록일: 2013-09-05)

특허권자 : 충남대학교산학협력단

요약 : 본 발명은 무급전 소자를 이용한 적응형 안테나에 관한 것으로서, 능동 스위치를 이용하여 무급전 소자 및 접지면 간의 단락 여부 및 단락 위치를 조절하여 외부영향에 대한 입력 임피던스 및 공진 주파수를 보상시킴으로써, 안테나의 최적의 기능으로 유지시키도록 함에 그 목적이 있다. 이러한 목적을 달성하기 위한 본 발명은, 소정의 유전율을 가지며, 접지면이 일면 또는 양면에 형성되어 있는 기판; 상기 기판의 앞면에 형성되어 있는 접지면으로부터 역 F 자로 연장 형성되어 있는 방사 소자; 및 상기 방사 소자의 주위에 위치하는 무급전 소자; 를 포함하되, 상기 무급전 소자 및 접지면 간의 단락 여부 및 단락 위치에 따라 입력 임피던스 및 공진 주파수가 변화되는 것을 특징으로 한다.

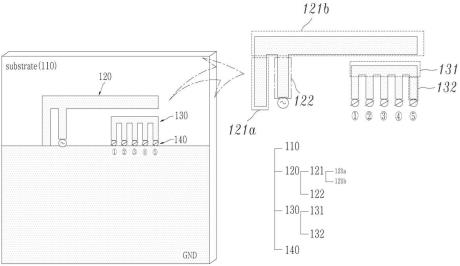

대표청구항 : 소정의 유전율을 가지며, 접지면(GND)이 일면 또는 양면에 형성되어 있는 기판(110);상기 기판(110)의 앞면에 형성되어 있는 접지면(GND)으로부터 역 F 자로 연장 형성되어 있는 방사 소자(120); 상기 방사 소자(120)의 주위에 위치하는 무급전 소자(130); 및능동 스위치로서, 상기 무급전 소자(130)와 접지면(GND)을 단락시키는 스위치(140); 를 포함하되, 상기 스위치(140)를 통해 무급전 소자(130) 및 접지면(GND)간의 단락 위치를 순차적으로 변화시킴으로써, 외부영향에 대한 입력 임피던스 및 공진 주파수를 보상하는 것을 특징으로 하며,상기 방사 소자(120)는,상기 기판(110)의 앞면에 형성되는 접지면(GND)으로부터 역 ‘L’ 자로 연장 형성되는 제 1 소자(121)와, 상기 접지면(GND)으로부터 연장 형성되어 상기 제 1 소자(121)로 연결되는 제 2 소자(122)를 포함하는 것을 특징으로 하며,상기 제 1 소자(121)는, 상기 접지면(GND)으로부터 수직하게 연장된 수직소자(121a) 및 상기 수직소자(121a)의 끝단에서 접지면(GND)과 수평하게 연장 형성된 수평소자(121b)를 포함하는 것을 특징으로 하며,상기 무급전 소자(130)는,상기 접지면(GND)과 방사 소자(120)의 수평소자(121b) 사이에 위치하는 것을 특징으로 하며, 상기 방사 소자(120)의 제 1 소자(121)의 수평소자(121b)와 평행하게 형성된 무급전 수평소자(131)와, 상기 무급전 수평소자(131)로부터 수직하게 상기 접지면(GND) 방향인 하측방향으로 연장된 다수의 수직단자(132)를 포함하는 것을 특징으로 하는 무급전 소자를 이용한 적응형 안테나.
