미사일 탑재용 프린트형 모노폴 야기 우다 안테나

출원번호 : 10-2016-0175682 (출원일: 2016-12-21)

등록번호 : 10-1838257 (등록일: 2018-03-07)

특허권자 : 충남대학교산학협력단

요약 : 본 기술은 미사일 탑재용 프린트형 모노폴 야기 우다 안테나에 관한 것이다. 본 기술의 구현 예에 따르면, 접지 기능을 하는 접지부, 방사 기능을 하는 방사부, 추가적인 이득과 빔 조향성을 위해 변형된 도파기를 포함하고, 프린트형 모노폴 구조를 이용하여 저렴하게 소형으로 제작가능하며 미사일 표면에 장착이 용이하고, 미사일 진행방향으로의 빔 조향성이 좋으며 이득이 높은 미사일 탄두 탑재용 프린트형 모노폴 야기 우다 안테나를 제공할 수 있는 이점이 있다.

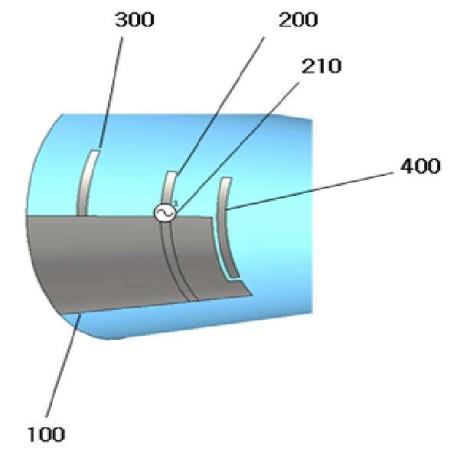

대표청구항 : 프린트형으로 형성되어 접지 기능을 하는 접지부;급전부를 포함하고, 방사 기능을 하도록 접지부에 인접하여 프린트형으로 형성되는 방사부;상기 방사부의 한 쪽 옆에 소정 간격을 두고, 상기 접지부로부터 연장되어 프린트형으로 형성되되, 정면으로 바라볼 때 방사부의 왼쪽에서 접지부로부터 연장되어 형성되는 반사기; 및상기 반사기와 다른 쪽인 상기 접지부 일단의 오른쪽 옆에(상기 급전부 앞부분의 그라운드 길이에 따라 빔 패턴의 조향 각이 결정되도록) 소정 간격의 갭을 두고, 상기 접지부의 탄두 방향 쪽 옆에 반 파장의 길이로 프린트형으로 형성되어 추가적인 이득과 빔 조향성을 얻도록 하는 도파기;를 포함하는 것을 특징으로 하는 미사일 탑재용 프린트형 모노폴 야기 우다 안테나.

상세링크 : http://newsd.wips.co.kr/wipslink/api/dkrdshtm.wips?skey=3518114000707
