미세섬유 제작용 휴대장치

출원번호 : 10-2016-0036012 (출원일: 2016-03-25)

등록번호 : 10-1715387 (등록일: 2017-03-06)

특허권자 : 충남대학교산학협력단

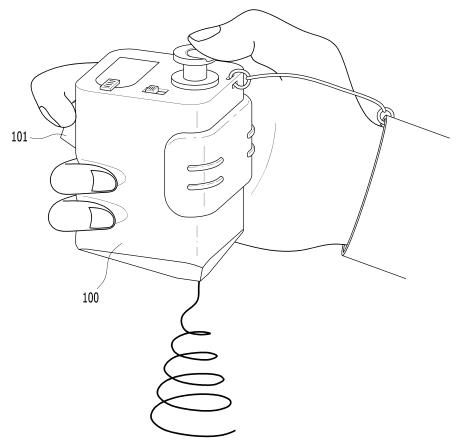

요약 : 본 발명은 미세섬유 제작용 휴대장치에 관한 발명으로서, 외부에 돌출된 스위치(101)가 형성된 케이스(100), 상기 몸체의 내부 일측에 형성되며 전압을 발생시키며 상기 스위치와 결선되는 전원공급부(200), 상기 전원공급부와 결합되며 전원공급부의 전압을 증폭시키는 전압증폭부(300), 상기 몸체의 내부 타측에 형성되며 내부에 수용부(401)를 형성되며 상기 수용부에 개구(402)가 형성되는 원료용기(400), 상기 개구와 결합되며 상기 개구와 연통되는 관통구(501)가 형성된 바늘팁(502)을 형성하며 상기 전원공급부의 전압이 도전되는 원료방출부(500), 상기 케이스의 내부에 수용되며 상기 전원공급부의 전압이 도전되는 안전장치(600)를 포함하여 미세섬유를 생산하는 휴대용장치에 대한 것이다.

대표청구항 : 외부에 돌출된 스위치(101)가 형성된 케이스(100);, 상기 케이스의 내부 일측에 형성되며 전압을 발생시키며 상기 스위치와 결선되는 전원공급부(200);, 상기 전원공급부와 결합되며 전원공급부의 전압을 증폭시키는 전압증폭부(300);, 상기 케이스의 내부 타측에 형성되며 내부에 수용부(401)를 형성되며 상기 수용부에 개구(402)가 형성되는 원료용기(400);, 상기 원료용기와 이격되며, 상기 개구와 결합되며 상기 개구와 연통되는 관통구(501)가 형성된 바늘팁(502)을 형성하며 상기 전원공급부의 전압이 도전되는 원료방출부(500); 및 상기 케이스의 내부에 수용되며 상기 전원공급부의 전압이 도전되는 안전장치(600);,일측이 상기 원료용기의 수용부 내측과 결합되며 타측이 상기 케이스의 외부로 돌출되는 플렌저(403);상기 바늘팁은 관통구를 수용하며, 상기 바늘팁의 끝단은 상기 관통구의 중심선과 수직면을 형성하며, 전압증폭부는 케이스에 형성된 스위치의 조작으로 전원공급부와 결선되며, 전원공급부는 직류전압을 발생시키며, 연료방출부에는 양전압이 도전되며, 안전장치에는 음전압이 도전되는 것을 포함하는 미세섬유 제작용 휴대장치.
