미세자기영동 채널회로 및 자성구조체를 이용한 바이오물질의 이송, 트래핑 및 탈출 장치

미세자기영동 채널회로 및 자성구조체를 이용한 바이오물질의 이송, 트래핑 및 탈출 장치

출원번호 : 10-2013-0107561 (출원일: 2013-09-06)

등록번호 : 10-1576624 (등록일: 2015-12-04)

특허권자 : 충남대학교산학협력단

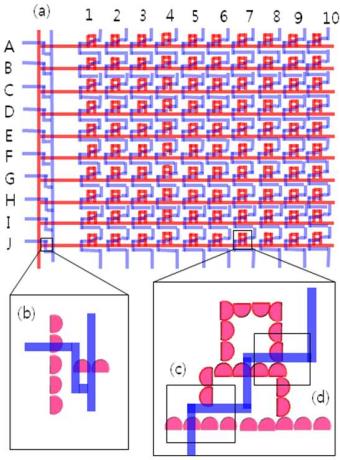

요약 : 본 발명은 자성구조체를 이용하는 단일 바이오물질의 이송, 트래핑 및 탈출 장치 및 이를 이용한 단일 바이오물질의 이송, 트래핑 및 탈출 방법에 관한 것으로서, 자기력 발생장치, 연자성 미세 구조체 및 자성구조체를 포함하는 단일 바이오물질의 이송, 트래핑 및 탈출 장치와 상기 장치에 포함되는 직선형, 사각형 스토리지, 아파트먼트형, 방사형 연자성 미세 구조체에서의 이동 및 방향을 제어하는 방법을 제공한다. 본 발명에 따른 단일 바이오물질의 이송, 트래핑 및 탈출 장치 및 이를 이용한 단일 바이오물질의 이송, 트래핑 및 탈출 방법은 자기력을 이용하여 보다 정밀하고 용이하게 자성구조체의 랩온어칩 상의 움직임을 제어할 수 있으므로, 자기저항센서 분야, 단일 세포 또는 생체분자의 분류영역 등에서 유용하게 사용될 수 있다.

대표청구항 : 자기력 인가부;복수의 반원 형상의 디스크 패턴과 자성 세그먼트 패턴이 반복적으로 연결되어 형성된 구조를 갖는 자성구조체 이송부 및, 사각형 형상의 디스크 패턴의 내측 벽을 따라 복수의 반원 형상의 디스크 패턴과 자성 세그먼트 패턴이 반복적으로 연결되어 형성된 구조를 갖는 자성구조체 저장부로 구성되는 연자성 미세 구조체; 및상기 연자성 미세 구조체의 자성구조체 이송부 및 자성구조체 저장부의 반원 형상의 디스크 패턴 및 자성 세그먼트 패턴의 외주를 따라 이동하는 자성구조체;를 포함하여 구성되되, 상기 자성구조체는 바이오물질과 결합되고, 인가된 자기력에 의해 형성된 자기장의 적용을 받는 자성구조체는 상기 자성구조체 이송부에서 반원형 디스크 패턴의 외주를 따라 이동한 후, 상기 자성구조체 저장부와 연결되는 부분에서 상기 자성 구조체 저장부 내부로 진행 방향을 그대로 유지하면서 이송되는 것을 특징으로 하는 자성구조체를 이용하는 단일 바이오물질의 이송, 트래핑 및 탈출 장치.
