바닥복사가열시스템 마루판을 위한 안전한 고성능 금속주입목재복합체의 개발

출원번호 : 10-2010-0013425 (출원일: 2010-02-12)

등록번호 : 10-1278675 (등록일: 2013-06-19)

특허권자 : 충남대학교산학협력단

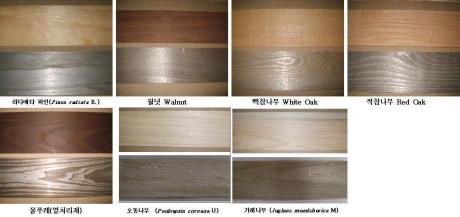

요약 : 본 발명은 인체에 무해하고 안전한 저온용융합금을 목재에 주입하여 목재의 특성인 목재의 아름다운 무늬를 살리면서도 주입 금속의 특성으로 인하여 경도와 휨강도 및 내마모성이 크게 향상되고 무엇보다도 치수안정성이 높아 그 동안 목질재료 온돌마루 바닥재의 문제점이었던 수분과 열에 대한 충격으로 변색, 박리, 부풀음, 갈라지고 터지는 결점이 나타나지 않는 새로운 특성을 갖추면서 높은 열전도도와 원적외선방사를 하면서도 최소 2배에서 최대 6.4배의 바닥복사가열시스템 마루판 수명을 갖는 고기능성의 금속주입목재와 금속주입목재와 목질재료와의 적층복합체에 제조에 관한 것이다.

대표청구항 : 금속주입목재 복합체의 제조방법에 있어서,처리할 목재와 저온용융합금인 비스머스(Bi), 주석(Sn)과 인디윰(In)과 감압가압처리장치를 준비하는 제1공정,준비된 저온용융합금을 용융온도 이상으로 용융시켜 감압가압처리장치(챔버)의 처리조에 유입하고 처리조의 금속액체에 목재가 잠기도록 하고 감압가압장치의 문을 닫는 제2공정,처리온도 79-186℃를 유지하면서 감압가압처리장치의 진공펌프에 의한 감압장치(배기: 600-700mm Hg)를 10분간 가동하는 제3공정,제3공정 후에 처리온도 79-186℃를 계속 유지하면서 감압가압처리장치의 가압장치를 이용하여 가압력 5-50kgf/, 가압시간을 2분 30초-10분으로 하여 목재 내에 저온용융합금을 주입하는 제4공정,주입이 완료되면 해압하고 챔버의 문을 열고 목재를 처리조의 액체금속으로부터 꺼내면서 표면에 묻어 있는 금속을 가열브레이드로 긁어내어 용융시켜 처리조에 다시 돌려보내고 꺼낸 금속주입목재복합체는 냉각되고 샌딩을 하여 표면을 다듬으면 금속주입목재복합체의 제조는 완료되는 제5공정으로 구성된,금속주입목재 복합체의 제조방법으로 이 방법에 의하여 제조된 금속주입목재 복합체는 목재의 아름다운 무늬를 그대로 살리면서 동시에 목재의 높은 원적외선 방사율을 그대로 유지하면서도 주입 금속의 특성으로 인하여 경도와 휨강도 및 내마모성과 내화성이 크게 향상되고 무엇보다도 치수안정성이 높아져 휘고 갈라지고 터짐이 없는 새로운 특성을 갖추면서 마모수명이 최소 2배에서 최대 6.4배로 개선시키는 고기능성의 금속주입목재 복합체의 제조 방법.

상세링크 : http://newsd.wips.co.kr/wipslink/api/dkrdshtm.wips?skey=3513262001605
