바디 일체형 배선 제조장치 및 이를 이용한 제조방법

출원번호 : 10-2018-0052452 (출원일: 2018-05-08)

등록번호 : 10-2043689 (등록일: 2019-11-06)

특허권자 : 충남대학교산학협력단

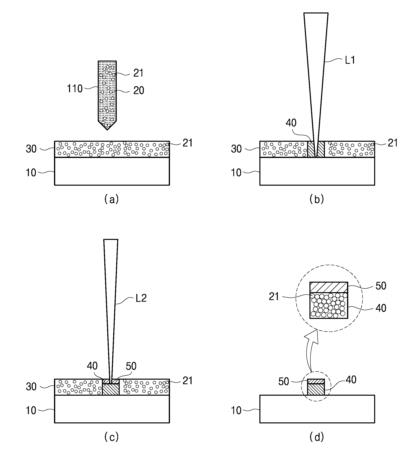

요약 : 본 발명은 금속산화물을 이용하여 배선대상물인 바디에 배선을 일체로 형성시킬 수 있도록 하는 바디 일체형 배선 제조장치 및 이를 이용한 제조방법에 관한 것이다. 본 발명은 배선 대상물인 바디의 표면에 금속산화물이 포함된 코팅층을 형성하기 위하여, 상기 바디의 표면에 금속산화물이 포함된 용액을 분사하는 노즐; 상기 노즐의 후방에 배치되며, 상기 금속산화물을 소결시켜 상기 코팅층을 절연층으로 변화시키기 위하여 제1 파장을 가지는 제1 레이저빔을 상기 코팅층으로 조사하는 제1 레이저부; 및 상기 제1 레이저부의 후방에 배치되며, 상기 코팅층의 일부를 환원시켜 상기 코팅층의 일부를 전극층으로 변화시키기 위하여 상기 제1 레이저빔의 제1 파장 보다 투과율이 낮은 제2 파장을 가지는 제2 레이저빔을 상기 코팅층으로 조사하는 제2 레이저부;를 포함하는 것을 특징으로 하는 바디 일체형 배선 제조장치 및 이를 이용한 제조방법을 제공한다.

대표청구항 : 배선 대상물인 바디의 표면에 금속산화물이 포함된 코팅층을 형성하기 위하여, 상기 바디의 표면에 금속산화물이 포함된 용액을 분사하는 노즐;상기 노즐의 후방에 배치되며, 상기 금속산화물을 소결시켜 상기 코팅층의 전 영역을 절연층으로 변화시키기 위하여, 상기 코팅층의 상면에서 하면까지 투과되는 제1 파장을 가지는 제1 레이저빔을 상기 코팅층으로 조사하는 제1 레이저부;상기 제1 레이저부의 후방에 배치되며, 절연층으로 변화된 상기 코팅층의 상부 영역만을 환원시켜 전극층으로 변화시키기 위하여, 상기 코팅층의 상부 영역만을 투과하도록 상기 제1 레이저빔의 상기 제1 파장 보다 투과율이 낮고 길이가 짧은 제2 파장을 가지는 제2 레이저빔을 상기 코팅층으로 조사하는 제2 레이저부; 및상기 바디의 곡률변화에 대응하여 상기 제1 레이저빔의 초점 위치와 상기 제2 레이저빔의 초점 위치를 이동시키기 위하여, 상기 제1 레이저부 및 상기 제2 레이저부를 상하 방향으로 이동시키기 위한 Z축 구동부;를 포함하는 것을 특징으로 하는 바디 일체형 배선 제조장치.

상세링크 : http://newsd.wips.co.kr/wipslink/api/dkrdshtm.wips?skey=3519462001435
