발아억제 처리된 유전자 변형 옥수수 종자 비파괴 판별시스템

발아억제 처리된 유전자 변형 옥수수 종자 비파괴 판별시스템

출원번호 : 10-2016-0122842 (출원일: 2016-09-26)

등록번호 : 10-1738312 (등록일: 2017-05-15)

특허권자 : 충남대학교산학협력단

요약 : 본 발명은 유전자 변형 옥수수 종자 발아억제 처리 및 비파괴 판별시스템에 관한 것으로서, 보다 상세하게는 유전자 변형 옥수수 종자의 발아억제 발현여부를 실시간으로 전수판별하기 위한 시스템에 관한 것으로서, 특히 유전자 변형 옥수수 종자의 물리·화학적 분석 정확성을 최적으로 수행할 수 있는 파장영역 분석을 위해 초분광 영상시스템을 적용하고, 영상의 노이즈를 제거하기 위한 이미지 정합방법(image correction)으로 평활화 및 미디엄 필터를 적용함으로써, 발아억제 발현여부의 정확성을 향상시킨 유전자 변형 옥수수 종자 발아억제 처리 및 비파괴 판별시스템에 관한 것이다. 이를 위하여, 본 발명에 따른 시스템은 유전자 변형 옥수수 종자의 발아억제 처리부; 상기 발아억제 처리된 옥수수 종자를 이송하는 시료 이송부; 상기 시료 이송부에 조명을 투사하고 광량 조절이 가능한 광원부; 상기 광원에서의 광이 투사된 종자를 촬영하는 촬영부; 상기 촬영부에서 촬영된 종자 영상에 대해 3D 하이퍼큐브(hypercube)로 처리하는 영상 처리부;를 포함하되, 상기 영상 처리부는 촬영부로부터 입수된 영상에 평활화 필터를 사용하여 노이즈를 제거하고 흐릿한 이미지를 획득한 후, 획득된 흐릿한 이미지에 미디엄 필터를 사용하여 선명한 이미지를 얻는 이미지 정합방법(image correction)을 실시하고, 정합된 이미지 영상을 부분 최소자승법(PLS-DA)을 통해 형성된 베타곡선과 병합하여 PLS 영상을 생성하고, PLS 영상을 이진화 한 후, 이진화된 PLS 영상을 모폴로지 필터(MAO: Morph area opening)를 통해 후처리하는 것을 특징으로 한다.

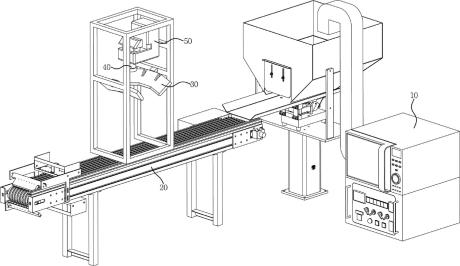

대표청구항 : 열처리를 통해 유전자 변형 옥수수 종자의 발아를 억제하는 발아억제 처리부; 상기 발아억제 처리된 옥수수 종자를 이송하는 시료 이송부; 상기 시료 이송부에 조명을 투사하고 광량 조절이 가능한 광원부; 상기 광원에서의 광이 투사된 종자를 촬영하는 촬영부; 상기 촬영부에서 촬영된 종자 영상에 대해 3D 하이퍼큐브(hypercube)로 처리하는 영상 처리부;를 포함하되, 상기 영상 처리부는 촬영부로부터 이송되는 종자에 대해 라인스캔방식으로 분광 스펙트럼을 획득하고, 상기 분광 스펙트럼은 단파 적외선 영역 중 1000nm ~ 2500nm의 반사 스펙트럼에 대해 SNV(standard normal variate)방법을 사용하여 전처리하고, 평활화 필터를 사용하여 노이즈를 제거하고 흐릿한 이미지를 획득한 후, 획득된 흐릿한 이미지에 미디엄 필터를 사용하여 선명한 이미지를 얻는 이미지 정합방법(image correction)을 실시하고, 정합된 이미지 영상을 부분 최소자승법(PLS-DA)을 통해 형성된 베타곡선과 병합하여 PLS 영상을 생성하고, PLS 영상을 이진화 한 후, 이진화된 PLS 영상을 180 픽셀 이상되는 화소치를 남겨두는 opening과 closing을 적용한 모폴로지 필터(MAO: Morph area opening)를 통해 후처리하는 것을 통해 유전자 변형 옥수수 종자 발아억제 발현여부를 판별하는 것을 특징으로 하는 발아억제 처리된 유전자 변형 옥수수 종자 비파괴 판별시스템.
