배수구 덮개를 포함하는 배수 설비 drainage equipment with drain cover

출원번호 : 10-2015-0153013 (2015년11월02일)

등록번호 : 10-1891270 (2018년08월17일)

특허권자 : 주식회사 비앤디오

요약 :

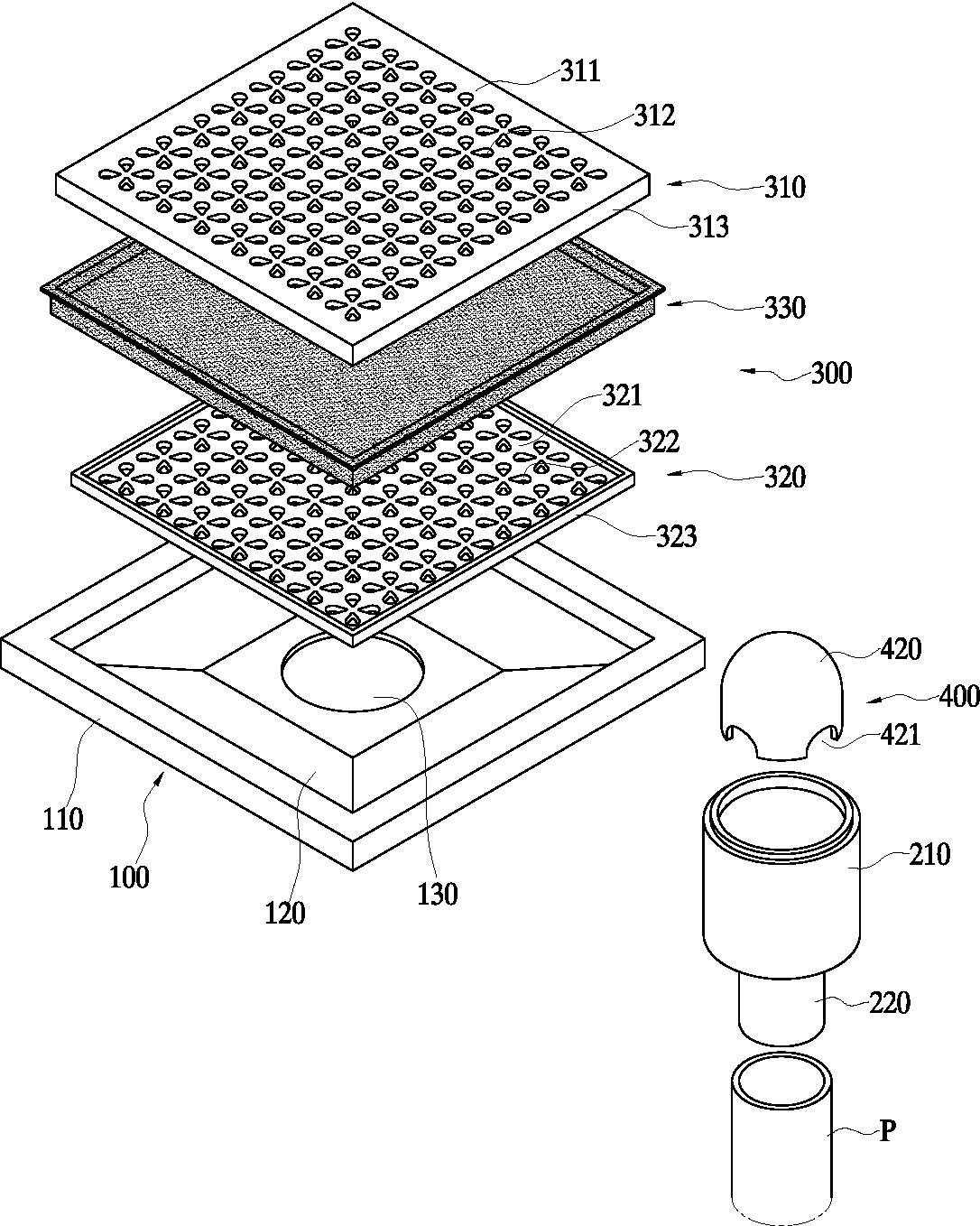

본 발명은 배수구 덮개를 포함하는 배수 설비에 관한 것으로, 욕실 또는 발코니 바닥에 설치되어 오수의 배수를 유도하는 배수유도판과, 상기 배수유도판의 하부에 결합되는 트랩본체와, 상기 배수유도판의 상부에 복개되는 배수구 덮개와, 상기 트랩본체의 내부에 설치되어 오수와 악취의 역류를 방지하는 역류방지수단을 포함하여 구성되며, 상기 배수구 덮개는 상기 배수유도판의 테두리부의 안쪽 면적에 대응하는 크기의 상부덮개와, 상기 배수유도판의 경사유도판부의 가장자리에 안착되며 상기 상부덮개의 하부에 탈부착 가능하게 결합되는 하부덮개 및, 상기 하부덮개와 상부덮개 사이에 탈부착 가능하게 삽입되는 미세이물질 거름망을 포함하여 머리카락, 실밥, 흙이나 모래 등 미세 이물질을 확실하게 거를 수 있음과 아울러 못 신는 스타킹이나 걸레나 행주로 사용하던 극세사 부직포 등의 폐품을 재활용하여 자원절감을 기할 수 있으며, 걸러진 이물질을 간편, 용이하게 수거할 수 있으며, 오수 및 악취역류방지수단은 상기 트랩본체의 제2 관부의 상단에서 상기 경사안내면보다 높고 상기 경사유도판부보다 낮은 위치까지 연장되는 월류관부와, 상기 월류관부에 씌워지며 하단이 상기 경사안내면에 안착되고 주벽에 통수공이 형성된 차단캡을 포함하여 오수와 악취의 역류를 차단하여 오수의 역류와 악취의 역류에 따른 생활의 불편을 배제할 수 있어 쾌적한 주거환경을 조성할 수 있도록 한 것이다.
