복강경 수술용 안전침 어셈블리

기계
복강경 수술용 안전침 어셈블리

출원번호 : 10-2018-0046713 (출원일: 2018-04-23)

등록번호 : 10-1939136 (등록일: 2019-01-10)

특허권자 : 충남대학교산학협력단

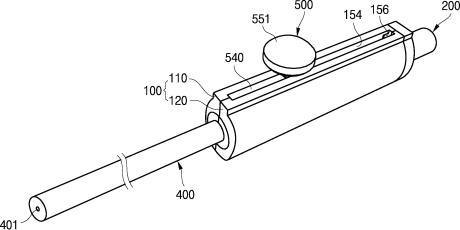

요약 : 본 발명의 일실시예는 안전하고 사용하기 편리하며 복강경 수술 중 주사 또는 흡인이 가능한 복강경 수술용 안전침 어셈블리를 제공한다. 여기서, 복강경 수술용 안전침 어셈블리는 핸들부, 결합부, 바늘, 바늘커버, 조절부 그리고 탄성부재를 포함한다. 핸들부는 중심에 축방향으로 관통 형성되는 수용홈과, 수용홈의 상측 및 하측에 각각 축방향으로 형성되는 제1레일홈 및 제2레일홈과, 제1레일홈과 연결되며 외부와 연통되는 개구부를 가진다. 결합부는 핸들부의 후단부에 결합되고, 제1바늘홀 및 의료기구가 결합되는 결합홈이 형성된다. 바늘은 제1바늘홀에 삽입되고, 수용홈을 관통하여 핸들부의 전방 외측으로 연장된다. 바늘커버는 일부분은 수용홈의 내측에 수용되고 나머지 부분은 핸들부의 전방 외측으로 연장되며 중심에는 바늘이 삽입되도록 제2바늘홀이 관통 형성된다. 조절부는 핸들부의 내측에서 바늘커버에 연결되고 제1레일홈 및 제2레일홈을 따라 왕복 이동하면서 바늘커버가 핸들부의 외측으로 노출되는 길이를 조절하여 바늘의 전단부가 선택적으로 노출되도록 한다. 탄성부재는 수용홈에 구비되고, 바늘커버를 전방으로 탄발 지지한다.

대표청구항 : 중심에 축방향으로 관통 형성되는 수용홈과, 상기 수용홈의 상측에 축방향으로 형성되는 제1레일홈과, 상기 수용홈의 하측에 축방향으로 형성되는 제2레일홈과, 상기 제1레일홈의 상부에 축방향으로 형성되고 상기 제1레일홈과 연결되며 외부와 연통되는 개구부를 가지는 핸들부; 상기 핸들부의 후단부에 결합되고, 중심에는 축방향으로 제1바늘홀 및 의료기구가 결합되는 결합홈이 형성되는 결합부; 상기 제1바늘홀에 삽입되고, 상기 수용홈을 관통하여 상기 핸들부의 전방 외측으로 연장되는 바늘; 일부분은 상기 수용홈의 내측에 수용되고 나머지 부분은 상기 핸들부의 전방 외측으로 연장되며 중심에는 상기 수용홈을 관통하여 상기 핸들부의 외측으로 연장되는 바늘이 삽입되도록 축방향으로 제2바늘홀이 관통 형성되는 바늘커버; 상기 핸들부의 내측에서 상기 바늘커버에 연결되고 상기 제1레일홈 및 상기 제2레일홈을 따라 왕복 이동하면서 상기 바늘커버가 상기 핸들부의 외측으로 노출되는 길이를 조절하여 상기 바늘의 전단부가 선택적으로 노출되도록 하는 조절부; 그리고 상기 수용홈에 구비되고, 상기 바늘커버를 전방으로 탄발 지지하는 탄성부재를 포함하고,상기 핸들부는 제1하프핸들과, 상기 제1하프핸들에 대칭으로 형성되고 상기 조절부, 상기 바늘커버의 일부 및 상기 탄성부재가 내측에 수용되도록 상기 제1하프핸들과 결합되는 제2하프핸들을 가지며,상기 결합부에는 상기 제1하프핸들의 후단부 및 상기 제2하프핸들의 후단부가 결합되는 것을 특징으로 하는 복강경 수술용 안전침 어셈블리.
