블루투스의 브로드캐스팅방식을 이용한 식별모듈 추적시스템

출원번호 : 10-2015-0070021 (출원일: 2015-05-19)

등록번호 : 10-1708112 (등록일: 2017-02-13)

특허권자 : 충남대학교산학협력단

요약 : 본 발명은 분실된 식별모듈의 통신모드 변환과 더불어 다수의 사용자가 개별적으로 소지한 단말기를 통해 블루투스의 브로드캐스팅방식으로 출력되는 신호를 수신받고 위치를 전파하여 식별모듈의 원 소지자에게 통보하는 블루투스의 브로드캐스팅방식을 이용한 식별모듈 추적시스템에 관한 것이다.

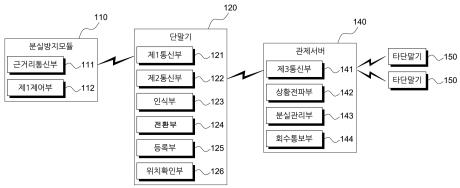

대표청구항 : 식별모듈 추적시스템에 있어서,블루투스모듈로 이루어져 고유의 식별코드가 포함된 모듈신호를 송신하는 근거리통신부(111)와, 상기 근거리통신부(111)의 신호전송모드를 일방향 또는 양방향 중 선택된 모드로 전환하되 기본적으로 단말기(120)와 분실로 인해 양방향 통신이 끊어지면 일방향 통신모드로 자동 전환하며 분실된 분실방지모듈(110)을 회수시 사용자에 의해 양방향 통신모드로 전환하는 제1제어부(112)를 구비하는 분실방지모듈(110);상기 분실방지모듈(110)의 상기 모듈신호를 수신받고 양방향 신호전송모드에 따른 확인신호를 주고받는 제1통신부(121)와, 타단말기(150)와의 통신을 수행하는 제2통신부(122)와, 상기 분실방지모듈(110)과의 통신상태에 따라 분실상황 또는 수신재개상황을 판단하는 인식부(123)와, 상기 제2통신부(122)를 통신개방된 분실방지모듈(110)의 모듈신호를 수신받을 수 있는 공유수신모드로 전환하는 전환부(124)와, 상기 인식부(123)를 통한 분실상황 또는 수신재개상황을 판단시점에 대한 위치정보 및 시간정보를 생성하는 위치확인부(126)와, 상기 인식부(123)에서 분실상황을 인식함에 따라 상기 제1통신부(121)를 통해 통신가능 범위 내에 위치한 타단말기(150)로 최초 전파한 단말기로서의 단말기의 식별번호 및 상기 식별코드를 전송하고 타단말기에서 전송된 최초 전파한 단말기의 식별번호 및 식별코드를 임시저장하여 상기 제1통신부(121)를 통해 통신가능 범위 내에 위치한 또 다른 단말기로 전파하며 수신재개상황을 인식함에 따라 상기 제2통신부(122) 및 저장된 최초 전파한 단말기의 식별번호를 통해 최초 전파한 단말기로 위치정보 및 시간정보를 포함한 회수정보를 송출하는 등록부(125)를 구비하는 단말기(120); 로 이루어지는 것을 특징으로 하는 블루투스의 브로드캐스팅방식을 이용한 식별모듈 추적시스템.
