비파괴검사를 이용한 콘크리트 압축 강도 예측방법

출원번호 : 10-2018-0015390 (출원일: 2018-02-08)

등록번호 : 10-2021039 (등록일: 2019-09-05)

특허권자 : 충남대학교산학협력단

요약 : 본 발명에 따른 비파괴검사를 이용한 콘크리트 압축 강도 예측방법은 건축물 타설용 콘트리트를 이용해 제조한 콘크리트 공시체를 이용하여 초기 재령일에 공시체 압축 강도 값을 비파괴 검사를 통해 산출하고, 산출한 초기 비파괴 압축강도 값을 이용하여 초기 파괴 압축강도 값을 산출한 후, 최종적으로 압축 강도를 알기 원하는 재령일(28일차 재령일)의 공시체 압축강도 값을 예측하여 콘크리트를 타설해 양생하고 있는 건축 구조물의 압축강도를 조기에 파악하고자 하는 발명에 관한 것이다.

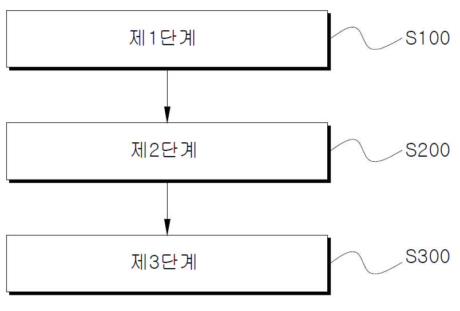

대표청구항 : 비파괴검사를 이용한 콘크리트 압축 강도 예측방법에 있어서,비파괴 검사장치(10)를 이용하여 준비된 콘크리트 공시체의 초기 비파괴 압축강도 값을 측정하는 제1 단계(S100)와;상기 제1 단계에서 측정된 공시체의 초기 비파괴 압축강도 값을 이용하여 초기 파괴 압축강도 값을 산출하는 제2 단계(S200)와;상기 제2 단계에서 산출된 초기 파괴 압축강도 값을 이용하여 콘크리트 공시체의 재령일에 따른 예상 압축 강도 값을 산출하는 제3 단계(S300)를 포함하며,상기 제3 단계에서 콘크리트 공시체의 재령일에 따른 예상 압축 강도 값은 하기 수학식 1에 의해 산출되고, 상기 제2 단계(S200)에서 콘크리트 공시체의 초기 파괴 압축강도 값(B) 산출은 아래 수학식 2에 의해 산출되는 것을 특징으로 하는 비파괴검사를 이용한 콘크리트 압축 강도 예측방법.[이미지]상기 수학식 1에서, Y: 공시체의 재령일에 따른 예상 압축 강도 값(단위: MPa)A: 압축강도 기울기 계수B: 초기 파괴 압축강도 값(단위: MPa)[이미지]: 재령일 입력을 위한 수치값[이미지]상기 수학식 2에서,B : 콘크리트 공시체의 초기 파괴 압축강도 값(단위: MPa)C : 콘크리트 공시체의 초기 비파괴 압축강도 값(단위: MPa)[이미지]: 초기 비파괴 압축강도 값을 산출한 재령일

상세링크 : http://newsd.wips.co.kr/wipslink/api/dkrdshtm.wips?skey=3519452001375
