비혼화성 액-액 반응을 위한 연속식 미세유체 반응 시스템 및 이를 이용한 반응 방법

출원번호 : 10-2015-0050777 (출원일: 2015-04-10)

등록번호 : 10-1721216 (등록일: 2017-03-23)

특허권자 : 충남대학교산학협력단

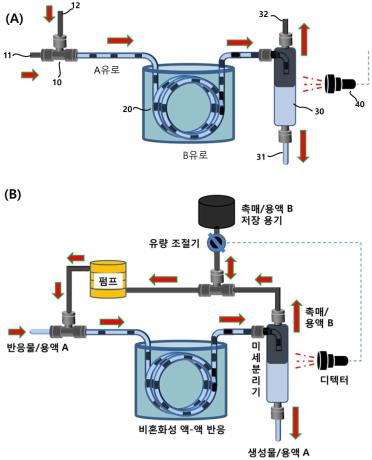

요약 : 본 발명은 비혼화성 액-액 반응을 빠른 시간 내에 온화한 조건에서 연속적으로 진행할 수 있는 미세유체 반응 시스템과 이를 이용한 반응 방법에 관한 것으로 보다 상세하게는, 제1주입구 및 제2주입구와 연결된 제1T-정션; 상기 제1T-정션에 연결되며 제1주입구와 제2주입구로 각각 주입되는 비혼화성 제1액과 제2액이 상호 액적이 형성된 상태에서 반응하는 반응용 유로; 상기 반응용 유로의 말단에 연결되어 있으며, 반응용 유로에 비해 유로 폭이 넓고 중력방향으로 설치되어 밀도차에 의해 반응액 중 비혼화성 액-액이 층분리되는 상분리용 유로; 상기 상분리용 유로의 하단 및 상단에 각각 연결되며 상기 상분리용 유로에 비해 좁은 폭으로 형성된 제1배출구 및 제2배출구; 및 상기 제1주입구, 제1배출구, 제2주입구, 제2배출구로부터 선택된 두 곳에 각각 연결되는 제1펌프 및 제2펌프;를 포함하는 것을 특징으로 하는 비혼화성 액-액 반응용 연속식 미세유체 반응 시스템과 이를 이용한 반응 방법에 관한 것이다.

대표청구항 : 제1주입구 및 제2주입구와 연결된 제1T-정션;상기 제1T-정션에 연결되며 제1주입구와 제2주입구로 각각 주입되는 비혼화성 제1액과 제2액이 상호 액적이 형성된 상태에서 반응하는 반응용 유로;상기 반응용 유로의 말단에 연결되어 있으며, 반응용 유로에 비해 유로 폭이 넓고 중력방향으로 설치되어 밀도 차에 의해 반응액 중 비혼화성 액-액이 층분리되는 상분리용 유로; 상기 상분리용 유로의 하단 및 상단에 각각 연결되며 상기 상분리용 유로에 비해 좁은 폭으로 형성된 제1배출구 및 제2배출구; 및상기 제1주입구, 제1배출구, 제2주입구, 제2배출구로부터 선택된 두 곳에 각각 연결되는 제1펌프 및 제2펌프;를 포함하며,상기 상분리용 유로 내부에는, 상기 반응용 유로에 연결되며 상분리용 유로에 비해 폭이 좁고 길이가 짧은 반응액 공급구가 형성되어 있어, 반응용 유로를 통해 나오는 비혼화성 액-액 반응액이 상기 반응액 공급구를 통해 상분리용 유로에 공급되는 것을 특징으로 하는 비혼화성 액-액 반응용 연속식 미세유체 반응 시스템.

상세링크 : http://newsd.wips.co.kr/wipslink/api/dkrdshtm.wips?skey=3517134000307
