빔 조향 프린트형 역 Ｆ 안테나

출원번호 : 10-2006-0103912 (출원일: 2006-10-25)

등록번호 : 10-0905931 (등록일: 2009-06-26)

특허권자 : 충남대학교산학협력단

요약 : 본 발명은 하층 및 상층을 갖는 2층구조로 형성되되, 소정의 유전율을 갖으며 접지 기능을 제공하는 회로기판; 급전선로가 역 ‘L’ 자형으로 연장되어, 하층 회로기판의 하면에 부착되는 제 1 수직소자 및 제 1 수평소자와, 상기 하층 회로기판을 기준으로 제 1 수평소자와 서로 반대면에 위치하되, 하층 회로기판의 상면에 위치하는 접지면으로부터 또 다른 역 ‘L’ 자형 선로를 형성하는 제 2 수직소자 및 제 2 수평소자와, 상기 제 2 수평소자의 끝단과 제 1 수직소자의 끝단을 연결하는 쓰루홀을 포함하는 방사소자; 상기 제 2 수직소자, 제 2 수평소자 및 접지면과 동일하게 하층 회로기판의 상면에 위치하되, 상기 방사소자의 좌측 및 우측으로부터 각각 소정 간격을 두고 배치되어 있으며, 각각의 소정 길이를 갖는 좌측 소자 및 우측 소자로 이루어진 제 1 무급전 소자; 및 제 1 및 제 2 수평소자와 평행하게 부착되되, 제 1 수직소자와 접지면이 맞닿아 보이는 위치에서 하측방향으로 소정 간격을 두고, 소정 길이 연장되어 2층구조의 회로기판 중, 상층 회로기판의 상면에 부착되는 제 2 무급전 소자; 를 포함한다.

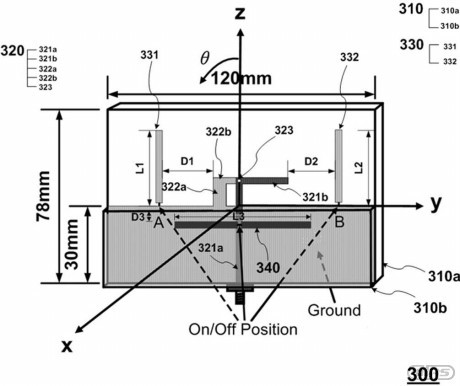

대표청구항 : 하층(310a) 및 상층(310b)을 갖는 2층구조로 형성되되, 소정의 유전율을 갖으며 접지 기능을 제공하는 회로기판(310); 급전선로가 역 ‘L’ 자형으로 연장되어, 하층 회로기판(310a)의 하면에 부착되는 제 1 수직소자(321a) 및 제 1 수평소자(321b)와, 상기 하층 회로기판(310a)을 기준으로 제 1 수평소자(321b)와 서로 반대면에 위치하되, 하층 회로기판(310a)의 상면에 위치하는 접지면으로부터 또 다른 역 ‘L’ 자형 선로를 형성하는 제 2 수직소자(322a) 및 제 2 수평소자(322b)와, 상기 제 2 수평소자(322b)의 끝단과 제 1 수직소자(321a)의 끝단을 연결하는 쓰루홀(323)을 포함하는 방사소자(320); 를 포함하는 역 F 안테나에 있어서, 상기 제 2 수직소자(322a), 제 2 수평소자(322b) 및 접지면과 동일하게 하층 회로기판(310a)의 상면에 위치하되, 상기 방사소자(320)의 좌측(A) 및 우측(B)으로부터 각각 소정 간격(D1,D2)을 두고 배치되어 있으며, 각각의 소정 길이(L1,L2)를 갖는 좌측 소자(331) 및 우측 소자(332)로 이루어진 제 1 무급전 소자(330); 및 제 1 및 제 2 수평소자(321b,322b)와 평행하게 부착되되, 제 1 수직소자(321a)와 접지면이 맞닿아 보이는 위치에서 하측방향으로 소정 간격(D3)을 두고, 소정 길이(L3) 연장되어 2층구조의 회로기판(310) 중, 상층 회로기판(310b)의 상면에 부착되는 제 2 무급전 소자(340); 를 포함하는 빔 조향 프린트형 역 F 안테나.

상세링크 : http://newsd.wips.co.kr/wipslink/api/dkrdshtm.wips?skey=3509187000411
