빙해수조 빙판의 인장강도 등 측정장치 및 측정방법

출원번호 : 10-2016-0031564 (출원일: 2016-03-16)

등록번호 : 10-1840391 (등록일: 2018-03-14)

특허권자 : 충남대학교산학협력단

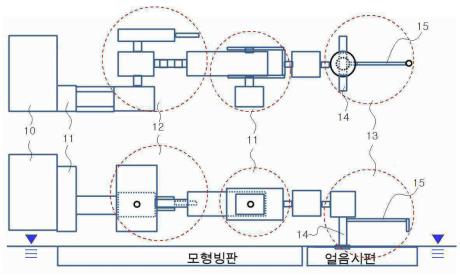

요약 : 본 발명은 빙해수조의 모형빙 강성 물성치 중에서 인장강도, 압축강도 및 굽힘강도를 산출할 수 있는 측정장치 및 물성치 측정방법에 관한 것으로, 보다 상세하게는 빙해수조에 생성된 모형빙 시편의 강성 물성치를 측정하는 장치에 있어서, (A) 상기 모형빙판과 공간적으로 이격되어 있으며 하기 구성요소를 지지하고 빙해수조 위로 수평으로 2축 이동시키는 지지예인부; (B) 상기 지지예인부에 직결되거나 다른 구성요소를 매개로 결합되어 상대적으로 상하이동하는 액추에이터부; (C) 상기 지지예인부에 직결되거나 다른 구성요소를 매개로 결합되어 일축운동하는 리니어구동부; (D) 상기 액추에이터부 또는 리니어구동부 중 상기 지지예인부에서 더 멀리 설치되어 있는 것에 결합되어 모형빙의 인장-압축강도 및 굽힘강도를 측정하는 계측부;를 포함하는 것을 특징으로 하는 모형빙 시편의 강성 물성치를 측정하는 장치 및 물성치 측정방법에 관한 것이다.

대표청구항 : 빙해수조에 생성된 모형빙 시편의 강성 물성치를 측정하는 장치에 있어서,(A) 상기 모형빙과 공간적으로 이격되어 빙해수조 상부 또는 외부에 설치되며 하기 구성요소를 지지하고 하기 계측부를 모형빙판에 형성된 모형빙 시편의 소정위치 상부에 위치되도록 2축 이동시키는 지지예인부; (B) 상기 지지예인부에 직결되거나 다른 구성요소를 매개로 결합되어 상대적으로 상하이동하여 하기 계측부를 모형빙 시편의 소정위치로 내려줌으로써 하기 리니어구동부가 작동하도록 하거나, 하기 계측부를 모형빙 시편의 소정위치로 내린 후 눌러주어 모형빙 시편의 파단을 유도하여 모형빙 시편의 굽힘강도를 측정할 수 있도록 하는 액추에이터부;(C) 상기 지지예인부에 직결되거나 다른 구성요소를 매개로 결합되어, 상기 액추에이터부의 작동으로 하기 계측부가 모형빙 시편의 소정위치로 내려진 후 하기 계측부를 상기 지지예인부의 방향으로부터 밀거나 당겨서 모형빙 시편의 파단을 유도하여 모형빙 시편의 인장강도 또는 압축강도를 측정할 수 있도록 일축운동하는 리니어구동부; 및(D) 상기 액추에이터부 또는 리니어구동부 중 상기 지지예인부에서 더 멀리 설치되어 있는 것에 결합되어 상기 액추에이터부와 함께 작동하여 모형빙 시편의 굽힘강도를 측정하거나, 상기 액추에이터부 및 리니어구동부와 함께 작동하여 모형빙 시편의 인장강도 또는 압축강도를 측정하는 계측부;를 포함하는 것을 특징으로 하는 모형빙 시편의 강성 물성치를 측정하는 장치.
