섬유 가교 해석방법 및 섬유 가교 해석에 의한 섬유복합재료의 인장성능을 예측하는 방법

출원번호 : 10-2009-0096836 (출원일: 2009-10-12)

등록번호 : 10-0947176 (등록일: 2010-03-04)

특허권자 : 충남대학교산학협력단

요약 : 본 발명은 섬유 가교 해석방법 및 섬유 가교 해석에 의한 섬유복합재료의 인장성능을 예측하는 방법에 관한 것으로서, 보다 상세하게는 섬유복합재료의 균열면에서 섬유가교작용을 해석하고 그 해석 결과를 이용하여 섬유복합재료의 1축 인장 거동을 예측하기 위한 방법에 관한 것이다. 본 발명에 따르면, 섬유복합재료가 원하는 성능이 나오도록 설계하거나 인장성능을 실험을 통하여 평가하기 어려운 경우에 유용하게 활용될 수 있다.

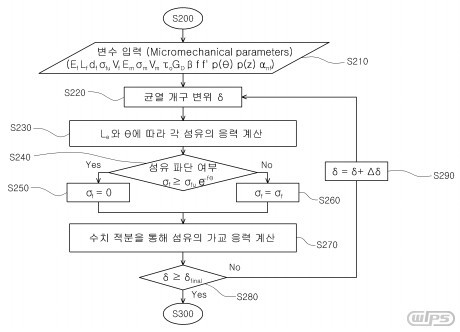

대표청구항 : 섬유와 매트릭스가 혼합된 섬유 복합재료에서 섬유 탄성계수(Ef), 섬유 길이(Lf), 섬유 직경(df), 섬유 인장강도(σfu), 섬유 함유량(Vf), 매트릭스 탄성계수(Em), 매트릭스 인장강도(σm), 매트릭스 함유량(Vm), 매트릭스와 섬유의 계면 마찰계수(τ0), 화학적 부착계수(GD), 미끌림 경화계수(β), 스너빙 계수(f) 및 강도감소계수(f’), 섬유 중심위치에 대한 확률 밀도 함수(P(z)), 섬유 방향성에 대한 확률밀도함수(P(θ)) 및 섬유개수 보정계수(αnf)를 산출하는 단계; 소정 균열 개구변위에 대해 섬유의 매입길이 및 기울어진 각도에 따라 섬유에 유발된 응력을 계산하는 단계; 각 섬유에 유발된 응력이 각도에 따른 섬유 강도 감소 효과를 고려한 섬유 강도와 대비하는 단계; 상기 응력이 상기 섬유강도보다 크거나 같으면 해당 섬유의 응력을 0(zero)로 하고, 상기 섬유강도보다 작으면 상기 응력을 해당 섬유의 응력으로 결정하는 단계; 각 섬유의 응력을 수치 적분하여 상기 균열 개구변위에서의 섬유의 가교 응력을 산출하는 단계; 및 상기 개구변위를 최종 개구변위와 대비하여 상기 개구변위가 최종 개구변위보다 크거나 같으면 해석을 종료하는 단계;를 포함하는 것을 특징으로 하는 섬유 가교 해석방법.

상세링크 : http://newsd.wips.co.kr/wipslink/api/dkrdshtm.wips?skey=3510028000190
