세미다이나믹 및 바이패싱 구조를 구비한 프리픽스 가산기

출원번호 : 10-2015-0071289 (출원일: 2015-05-21)

등록번호 : 10-1618780 (등록일: 2016-04-29)

특허권자 : 충남대학교산학협력단

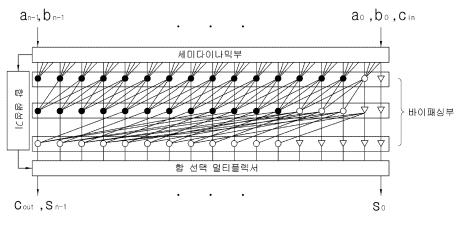

요약 : 전달 신호 발생기를 세미다이나믹 회로로 구성하고 바이패싱 기법을 통하여 다이나믹 그룹 생성 신호 발생기를 설계하여 에너지를 효율적으로 적용하는 프리픽스 가산기에 관한 것으로, 다수의 입력 신호에 대해 전달 신호를 생성하는 전달 신호 발생기와 생성 신호를 생성하는 생성 신호 발생기를 구비한 세미다이나믹부와 상기 세미다이나믹부의 출력 또는 그룹 전달 신호 발생기와 그룹 생성 신호 발생기의 출력에 따라 특정 신호를 다이나믹 노드로부터 분리하여 다이나믹 노드의 스위칭 확률을 줄이는 바이패싱부를 포함하는 구성을 마련하여, 다이나믹 회로에 기인한 전력 소모를 억제할 수 있다.

대표청구항 : 다수의 입력 신호에 대해 가산하여 합 출력과 캐리 출력을 생성하는 프리픽스 가산기로서,상기 다수의 입력 신호에 대해 전달 신호를 생성하는 전달 신호 발생기와 생성 신호를 생성하는 생성 신호 발생기 또는 그룹 전달 신호 발생기와 그룹 생성 신호 발생기의 출력에 따라 특정 신호를 다이나믹 노드로부터 분리하여 다이나믹 노드의 스위칭 확률을 줄이는 바이패싱부를 포함하는 것을 특징으로 하는 프리픽스 가산기.

상세링크 : http://newsd.wips.co.kr/wipslink/api/dkrdshtm.wips?skey=3516204000870
