출원번호 : 10-2016-0082501 (2016년06월30일)
등록번호 : 10-1816018 (2018년01월02일)
특허권자 : 한밭대학교
요약 : 본 발명은 대수 주기 안테나에 관한 것으로서, 구체적으로 개선된 상부 부하 구조를 가지는 다이폴 방사소자를
포함하여 대수 주기 다이폴 배열 안테나를 구성함으로써, 크기를 효과적으로 줄일 수 있고, 나아가 저주파 대역
에서의 주파수 특성도 개선할 수 있는 소형 광대역 대수 주기 다이폴 배열 안테나에 관한 것이다.

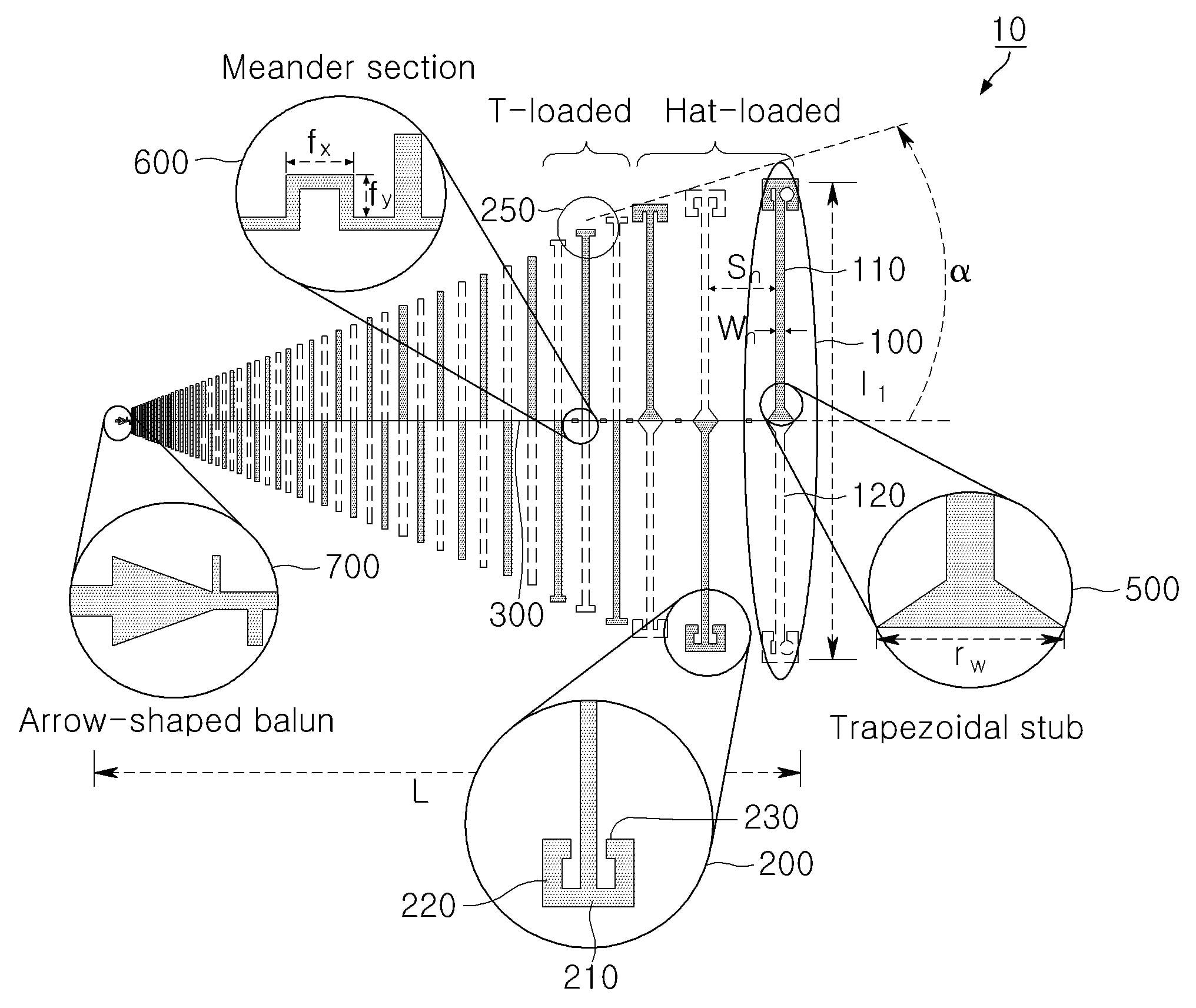

본 발명은 복수의 다이폴 방사소자를 포함하는 대수 주기 다이폴 배열 안테나로서, 제1 다이폴 방사소자의 일측
종단에서 양측으로 분기(branch)되는 제1 브랜치 라인과, 상기 제1 브랜치 라인의 양 종단에서 상기 제1 다이폴
방사소자의 타측 종단 방향으로 벤딩(bending)되는 제2 브랜치 라인을 포함하는 제1 상부 부하(top-loading) 구
조를 구비하는 하나 이상의 다이폴 방사소자를 포함하는 것을 특징으로 하는 대수 주기 다이폴 배열 안테나를 구
현하는 효과를 갖는다.
