송전 시스템에서 컨버터 선충전 방법 및 이를 위한 제어기(METHOD OF PRE-CHARGING A CONVERTER IN A TRANSMISSION SYSTEM AND CONTROLLER FOR THE SAME)

출원번호 : 10-2016-0093620 (2016년07월22일)

등록번호 : 10-1840117 (2018년03월13일)

특허권자 : 명지대학교 산학협력단

요약 :

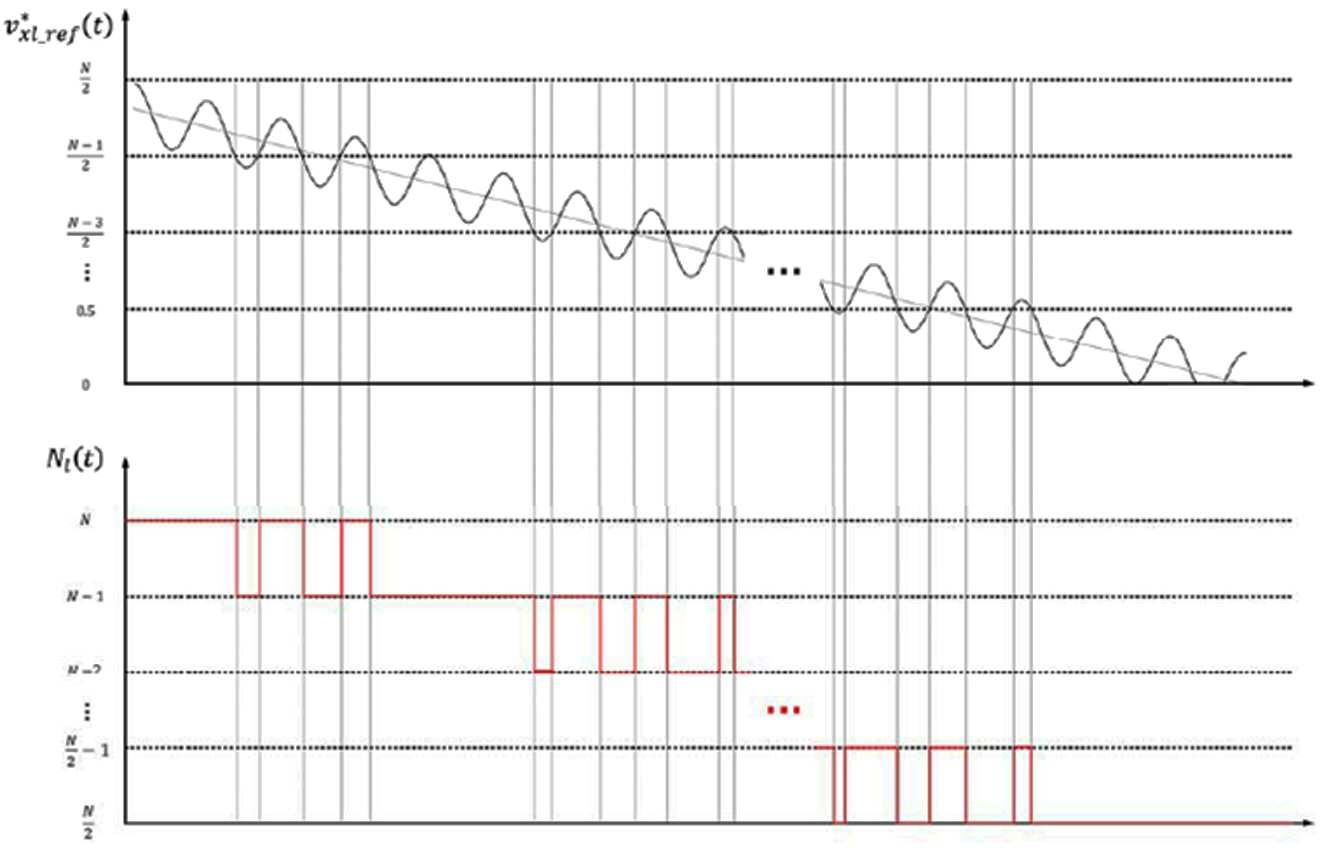

선충전시 추가 회로나 캐리어 요구없이 과도 전류를 최소화하는 송전 시스템에서 컨버터 선충전 방법 및 이를 위한 제어기가 개시된다. 각기 캐패시터를 가지는 N(2이상의 정수임)개의 서브 모듈들을 포함하는 서브 모듈부를 가지는 송전 시스템에서 컨버터를 선충전하는 방법은 (a) 상기 N개의 서브 모듈들을 모두 활성화시키는 단계, (b) (a) 단계 후 상기 N개의 서브 모듈들 중 일부를 스위칭 동작시키고 나머지 서브 모듈을 활성화시키는 단계 및 (c) (b) 단계 후 상기 N개의 서브 모듈들 중 일부는 비활성화시키고, 다른 일부 서브 모듈은 스위칭 동작시키며, 나머지 서브 모듈을 활성화시키는 단계를 포함한다.

1020160093620B1
