출원번호 : 10-2019-0089935 (2019년07월25일)
등록번호 : 10-214627 (2020년08월13일)
특허권자 : 명지대학교 산학협력단
요약 : 본 발명은 수전의 냉온수 관로 개폐구조에 관한 것으로서, 더욱 상세하게는 기어비 설계를 통해 온수 관로 개방을 위한 레버의 회동 범위를 크게 하여 온수 관로 개방이 서서히 이루어지도록 함으로써, 수온 조절을 용이하게 하고 급격한 온수 배출 방지를 통해 수전 사용시 사용자가 화상을 입을 수 있는 문제를 미연에 방지할 수 있는 수전의 냉온수 관로 개폐구조에 관한 것이다.

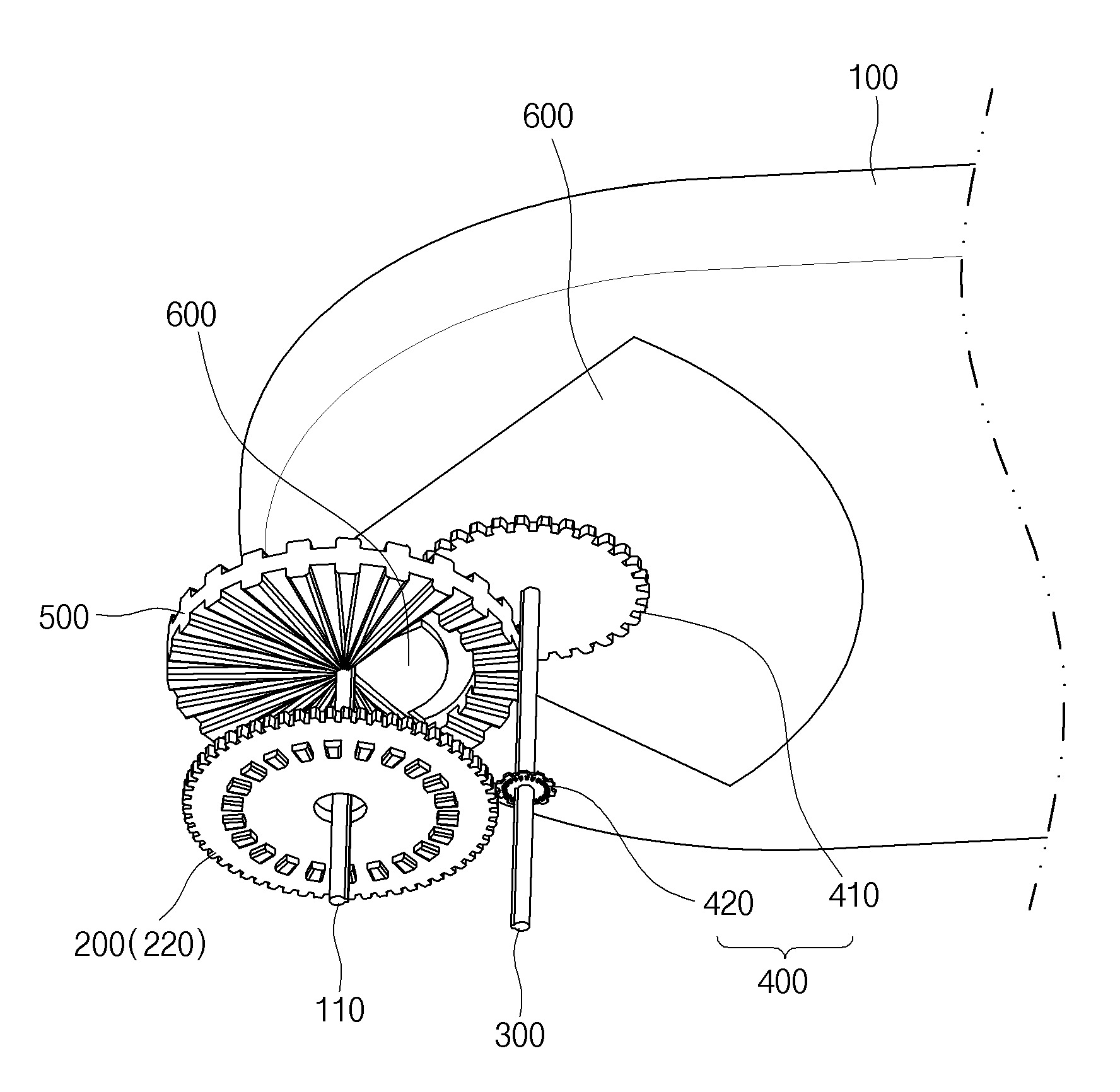

이를 위해, 레버의 회동과 연동되도록 설치된 레버 회전축; 상기 레버 회전축의 상,하부에 각각 설치되되 상기 레버 회전축 상에서 자유 회전되도록 설치된 제1구동기어 및 제2구동기어; 냉온수 관로의 개폐량을 조절하는 개폐 밸브에 설치된 개폐 회전축; 상기 개폐 회전축의 상,하부에 각각 설치되되 상기 제1구동기어 및 제2구동기어에 맞물려 결합된 제1종동기어 및 제2종동기어; 상기 레버 회전축 상에서 승강될 수 있도록 설치되되 레버 회전축의 회전과 연동되게 설치되며, 상기 제1구동기어 또는 제2구동기어에 맞물려 레버 회전축의 회전력을 전달할 수 있도록 구성된 기어체인저; 상기 레버와 상기 기어체인저 각각에 설치된 자석을 포함하며, 상기 제1구동기어 및 제1종동기어의 기어비와, 제2구동기어 및 제2종동기어의 기어비는 서로 다르게 구성되고, 상기 레버의 회동에 따른 자석 중첩시, 자력에 의해 기어체인저가 레버 회전축을 따라 상승될 수 있도록 구성된 것을 특징으로 하는 수전의 냉온수 관로 개폐구조를 제공한다.
1020190089935
