수증기 압축장치 Water vapor compression system

출원번호 : 10-2014-0113956 (2014년08월29일)

등록번호 : 10-1647881 (2016년08월05일)

특허권자 : 한밭대학교

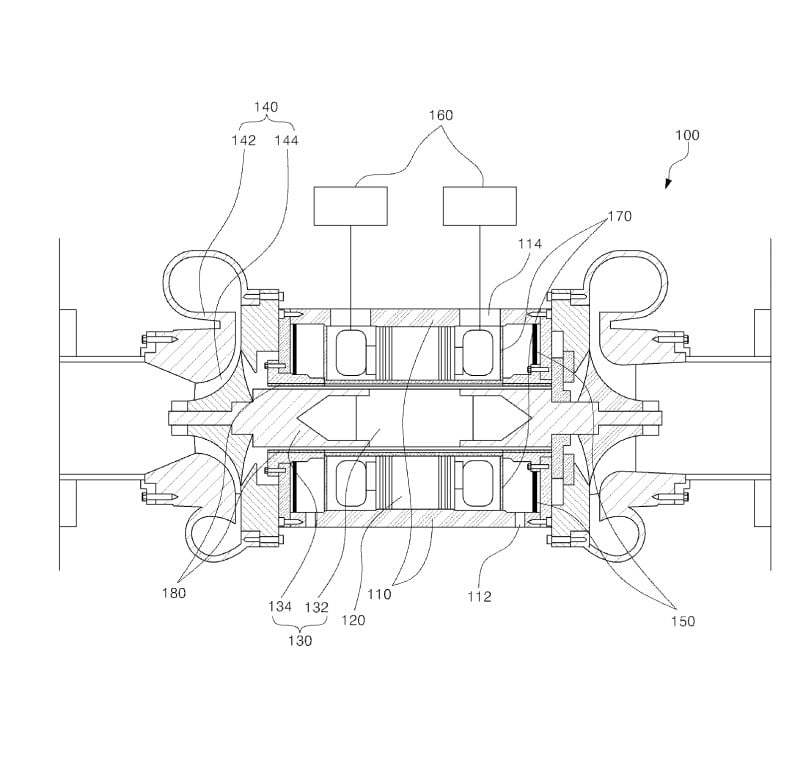

요약 : 본 발명은 원통형상의 하우징; 상기 하우징의 내부에 구비되며, 환형 형상을 가지는 고정자; 상기 하우징을 관통
하며, 외부에서 인가되는 전원에 의해 상기 고정자에서 전자기장이 발생 시 상기 고정자의 내부에서 회전하는 회
전자부; 상기 회전자부의 양단에 장착되며, 수증기를 유입하여 압축하는 압축부; 상기 하우징의 외측에
구비되며, 상기 고정자에서 발생되는 열을 냉각시키는 냉각유를 상기 하우징의 내부로 순환시키는 냉각유 순환부
재; 및 원통형상으로 2㎜의 두께를 가지고 내측면은 상기 회전자부의 둘레면과 1.5~2.5㎜의 간격을 유지하면서
상기 고정자와 상기 회전자부 사이에 위치하며, 상기 회전자부의 고속 회전에 의해 상기 고정자의 둘레면에 와전
류가 발생하는 것을 방지하고, 원통형상의 내측면과 상기 회전자부의 둘레면 사이의 간격으로 상기 압축부를 통
해 수증기가 유입되어 이동하며, 상기 원통형상의 외측면으로는 상기 냉각유 순환부재를 통해 냉각유가 유입되어
이동함으로써 상기 수증기와 냉각유를 분리시키는 와전류 방지 에폭시 관을 포함하며, 상기 하우징에는 상기 압
축부에서 수증기를 압축 시 발생하는 응축수를 배출하는 응축수 배출구가 형성되는 수증기 압축장치를 제공한다.
따라서, 회전자부와 고정자 사이에 와전류 방지 에폭시 관을 구비함으로써 회전자부의 고속회전에 의해 고정자
주위에 발생되는 와전류를 방지할 수 있고, 상기 압축부가 고속회전 시 발생되는 열이 상기 하우징의 내부로 유
입되는 것을 방지하는 단열재가 하우징의 양단에 구비되어 하우징 내부의 온도가 상승하는 것을 방지할 수 있으
며, 고속회전하는 회전자에 의해 발생한 열을 고정자와 회전자부 사이로 냉각유를 순환시켜 회전자의 온도 상승
을 방지할 수 있다.
