스마트폰 거치대 시스템

스마트폰 거치대 시스템

출원번호 : 10-2018-0121950 (출원일: 2018-10-12)

등록번호 : 10-2094493 (등록일: 2020-03-23)

특허권자 : 충남대학교산학협력단

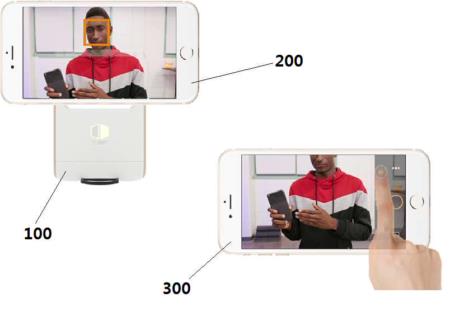

요약 : 본 발명에 의한 하나의 실시예에 의한 스마트폰 거치대 시스템은, 스마트폰 거치부와 너트부를 포함하는 스마트폰 거치대; 카메라가 포함된 제1 스마트폰; 터치스크린을 포함하는 제2 스마트폰;을 포함하고, 상기 제1 스마트폰은 스마트폰 거치대의 스마트폰 거치부에 거치 가능하고, 상기 스마트폰 거치대의 너트부는 삼각대와 결합될 수 있고, 상기 스마트폰 거치부는 상기 너트부를 기준으로 3축으로 회전 가능하고, 상기 제1 스마트폰은 스마트폰 거치대에 스마트폰 거치대의 3축 회전 각도 조정 명령를 전송하는 것이 가능하고, 상기 제2 스마트폰의 터치스크린에는 제1 스마트폰의 카메라에 의해 촬영되는 영상이 표시되고, 상기 제2 스마트폰은 상기 터치 스크린에 접촉되는 2개의 접촉점의 위치 변화를 통해 제1 스마트폰의 카메라가 촬영하는 영상을 조정하는 영상 조정 명령과 3축 회전 각도 조정 명령을 제1 스마트폰에 전송할 수 있고, 상기 제1 스마트폰은 전송받은 영상 조정 명령대로 상기 카메라의 촬영 영상을 조정하고, 3축 회전 각도 조정 명령을 스마트폰 거치대에 전송할 수 있고, 상기 스마트폰 거치대는 전송받은 3축 회전 각도 조정 명령에 따라 스마트폰 거치대의 3축 회전 각도를 조정하는 것을 특징으로 한다.

대표청구항 : 스마트폰 거치부와 너트부를 포함하는 스마트폰 거치대;카메라와 스크린이 포함된 제1 스마트폰;손가락에 끼울 수 있는 2개의 손가락 착용물을 포함하고,상기 손가락 착용물은 손가락에 끼울 수 있고, 한쪽 면에는 인식 마커가 표시되어 있고,상기 제1 스마트폰은 스마트폰 거치대의 스마트폰 거치부에 거치 가능하고,상기 스마트폰 거치대의 너트부는 삼각대와 결합될 수 있고,상기 스마트폰 거치부는 상기 너트부를 기준으로 3축으로 회전 가능하고,사용자는 상기 손가락 착용물의 위치와 방향을 조정하여 카메라가 촬영하는 영상의 영상 조정 명령과 스마트폰 거치대의 3축 회전 각도 조정 명령을 상기 제1 스마트폰에 입력할 수 있고,상기 제 1스마트폰은 상기 손가락 착용물에 표시된 인식 마커의 위치 변화로부터 사용자가 입력하는 영상 조정 명령과 3축 회전 각도 조정 명령을 인식한 후, 상기 영상 조정 명령대로 카메라의 촬영 영상을 조정하고 상기 3축 회전 각도 조정 명령은 상기 스마트폰 거치대에 전송할 수 있고,인식마커가 제1 스마트폰의 카메라 촬영영상에 확인되면, 그 인식마커가 인식되는 위치는 사용자가 터치스크린에서 터치한 위치처럼 인식되고, 사용자가 손가락 착용물의 방향을 회전시켜 카메라쪽에서 인식마커가 안 보이도록 하면, 터치스크린에서 터치한 손가락을 뗀 것처럼 인식되고,상기 스마트폰 거치대는 전송받은 3축 회전 각도 조정 명령에 의해 스마트폰 거치대의 3축 회전 각도를 조정하는 것을 특징으로 하는 스마트폰 거치대 시스템.
