스티커형 배터리 충전량 확인 장치 Sticker type device for checking state of charge of a battery

출원번호 : 1020170115687 (2017.09.11)

등록번호 : 1019433010000 (2019.01.23)

특허권자 : 신승민

요약 :

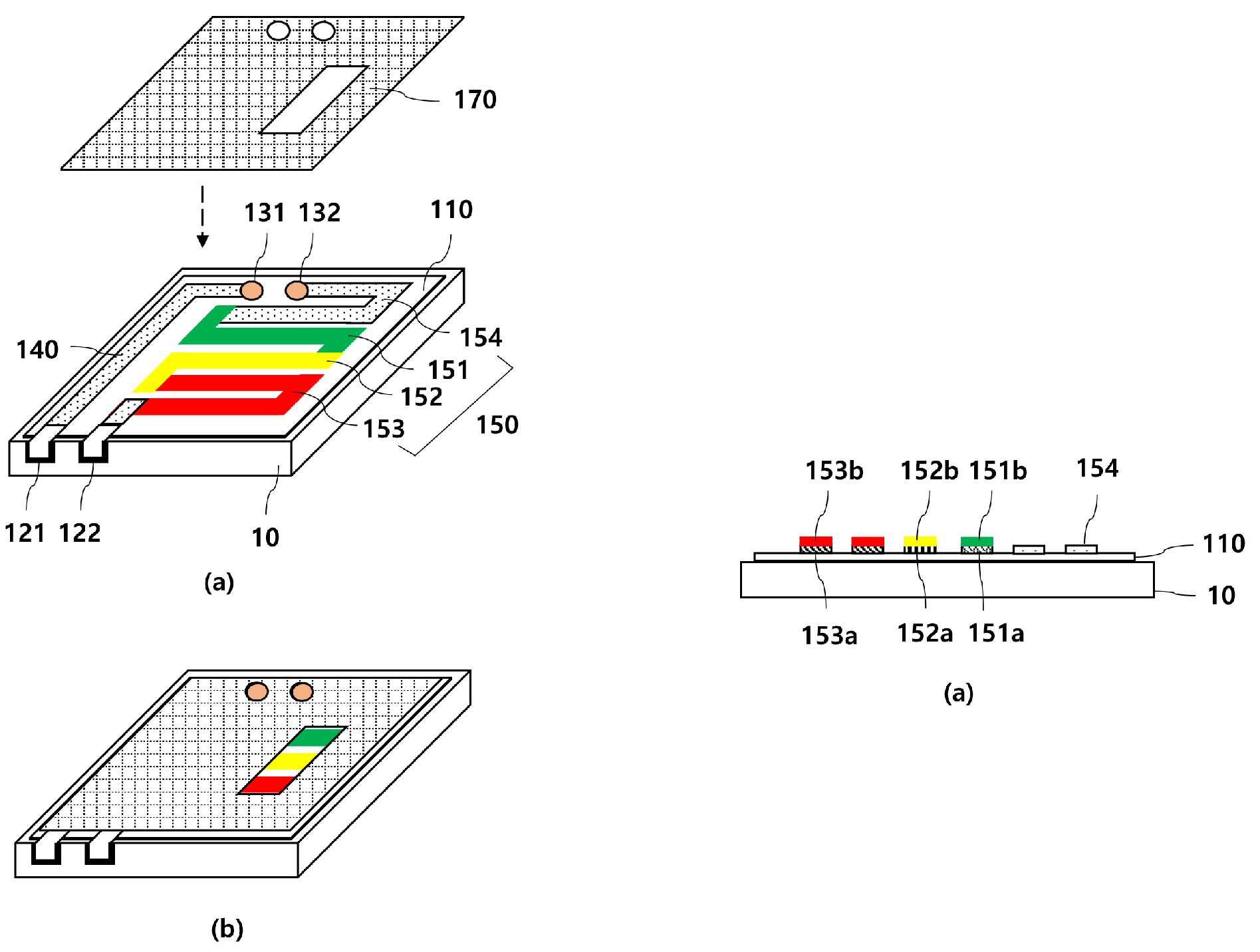

본 발명은 스티커형 배터리 충전량 확인 장치에 관한 것으로, 이는 스티커 형상의 박막형 필름; 상기 박막형 필름의 전면 일측단에서 외부로 도출되는 형태로 구현되어, 배터리의 입출력 단자에 전기적으로 접촉되는 제1 및 제2 전극 단자; 상기 박막형 필름의 전면 타측단에 위치되어, 사용자 신체가 접촉되는 제1 및 제2 접촉 패드; 상기 제1 전극 단자와 상기 제1 접촉 패드간을 연결하도록 상기 박막형 필름의 전면에 위치된 금속 도전체; 및 상기 제2 전극 단자와 상기 제2 접촉 패드간을 연결하도록 상기 박막형 필름의 전면에 위치되며, 상기 배터리의 충전량에 따라 발광색이 가변되는 발열 발색체;를 포함할 수 있다.

발명자설명 : 듀라셀 전지를 연상하시면 됩니다. 초박형 스티커 형태의 전하량 감지기에 대한 특허입니다. 실시예는 각형 배터리를 기준으로 되어 있으나 부착 가능한 스티커 형태를 띄어 다양한 분야에서 활용 가능합니다.



1020170115687
