스프링 리턴식 핀틀 인젝터

출원번호 : 10-2017-0102079 (출원일: 2017-08-11)

등록번호 : 10-1957488 (등록일: 2019-03-06)

특허권자 : 충남대학교산학협력단

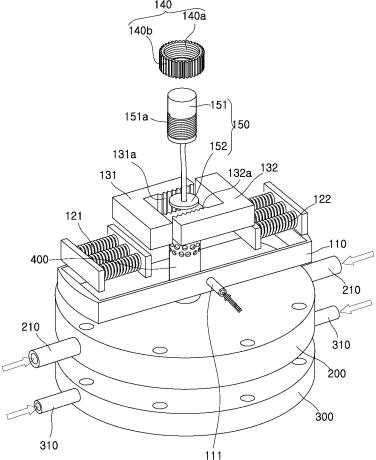

요약 : 본 발명은 로켓 엔진과 같은 추진체에서 연료와 산화제를 분사하는 핀틀 인젝터를 스프링 리턴식으로 구동하고, 핀틀 팁의 형상을 여러가지 종류로 구성하여 분사유량을 조절함으로써 보다 우수한 엔진 효율을 가지는 스프링 리턴식 핀틀 인젝터에 관한 것이다. 이를 위하여, 본 발명은 외부에서 공급되는 압력조절유체에 의해 구동되어 제1 유체의 분사량을 조절하는 핀틀조정 유닛과, 상기 핀틀조정 유닛 하부에 배치되고, 제1 유체가 공급되는 제1 유체 매니폴드와, 상기 제1 유체 매니폴드 하부에 배치되고, 제2 유체가 공급되는 제2 유체 매니폴드와, 상기 제1 유체 매니폴드와 상기 제2 유체 매니폴드를 관통하여 배치되며, 상기 제1 유체 매니폴드와 접하는 영역에 상기 제1 유체가 내부공간으로 유입될 수 있도록 제1 유체 유입홀이 형성된 제1 유체 공급관을 포함한다.

대표청구항 : 외부에서 공급되는 압력조절유체에 의해 구동되어 제1 유체의 분사량을 조절하는 핀틀조정 유닛;상기 핀틀조정 유닛 하부에 배치되고, 제1 유체가 공급되는 제1 유체 매니폴드;상기 제1 유체 매니폴드 하부에 배치되고, 제2 유체가 공급되는 제2 유체 매니폴드; 및상기 제1 유체 매니폴드와 상기 제2 유체 매니폴드를 관통하여 배치되며, 상기 제1 유체 매니폴드와 접하는 영역에 상기 제1 유체가 내부공간으로 유입될 수 있도록 제1 유체 유입홀이 형성된 제1 유체 공급관;을 포함하며,상기 핀틀조정 유닛은,상기 압력조절유체가 유입 및 배출되는 압력홀이 형성된 하우징;상기 하우징 내부 양측면에 배치되는 제1 및 제2 스프링;상기 제1 및 제2 스프링에 각각 결합되며, 상기 하우징 내부로 압력조절유체가 유입됨에 따라 서로 이격되는 제1 및 제2 구동틀;외주면의 적어도 일부분이 상기 제1 및 제2 구동틀과 기어결합되며, 상기 제1 및 상기 제2 구동틀의 이동에 따라 회전하는 너트부재; 및상기 너트부재의 내주면과 나사결합되며, 적어도 일부분이 상기 제1 유체 공급관 내부에 배치되고, 상기 너트부재의 회전방향에 따라 상하로 이동하는 핀틀부;를 포함하고,상기 핀틀부는,상기 너트부재의 내주면과 나사결합되어 상기 너트부재의 회전방향에 따라 상하로 이동하는 핀틀 회전부; 및상기 핀틀 회전부 하단면으로부터 돌출형성되고, 상하방향으로 이동함으로써 상기 제1 유체 공급관에서 분사되는 상기 제1 유체의 분사량을 조절하는 핀틀 팁;을 포함하는 것을 특징으로 하는 스프링 리턴식 핀틀 인젝터.
