슬라이딩구조체를 포함하는 신축이음장치

기계
슬라이딩구조체를 포함하는 신축이음장치

출원번호 : 10-2015-0115795 (출원일: 2015-08-18)

등록번호 : 10-1641492 (등록일: 2016-07-15)

특허권자 : 충남대학교산학협력단

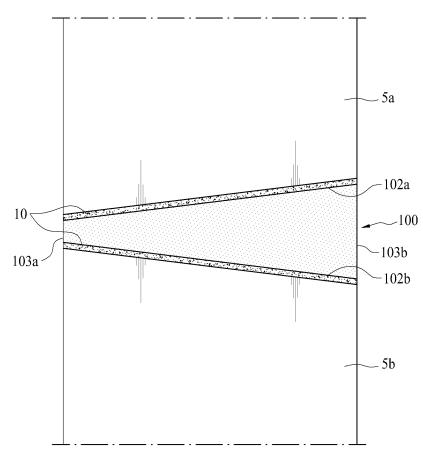

요약 : 본 발명에 따른 슬라이딩구조체를 포함하는 신축이음장치는, 구조물의 신축이음장치에 있어서, 제1방향의 구조물에 접하는 제1경계부와, 상기 제1경계부와 상대적으로 경사진 각도를 가지도록 형성되고 상기 제1방향의 반대 방향인 제2방향의 구조물에 접하는 제2경계부를 포함하여, 구조물의 길이 방향에 대한 횡 방향을 기준으로 일측에 형성된 제1측부의 길이보다 상기 제1측부의 반대 측에 형성된 제2측부의 길이가 길게 형성되고, 구조물의 신축에 대응되어 횡 방향으로 슬라이딩 가능하게 형성된 슬라이딩구조체를 포함한다.

대표청구항 : 제1방향으로 길게 연장되는 구조물과, 상기 제1방향의 반대 방향인 제2방향으로 길게 연장되는 구조물 사이에 구비되는 신축이음장치에 있어서,제1방향의 구조물에 접하는 제1경계부와, 상기 제1경계부와 상대적으로 경사진 각도를 가지도록 형성되고 제2방향의 구조물에 접하는 제2경계부를 포함하여,상기 제1방향의 구조물 및 상기 제2방향의 구조물이 연장되는 길이 방향에 대한 횡 방향을 기준으로 일측에 형성되어 상기 제1경계부의 일단 및 상기 제2경계부의 일단을 연결하는 제1측부의 길이보다, 상기 제1측부의 반대 측에 형성되어 상기 제1경계부의 타단 및 상기 제2경계부의 타단을 연결하는 제2측부의 길이가 길게 형성되고,상기 제1방향의 구조물 및 상기 제2방향의 구조물 간의 신축에 의해 횡 방향으로 슬라이딩 가능하게 형성된 슬라이딩구조체를 포함하고, 상기 슬라이딩구조체의 하부에는 함몰홈이 형성되며,상기 함몰홈에 대응되는 위치에 상하 방향으로 형성되어, 일단은 하부 구조물에 장착되며, 타단은 상기 함몰홈을 관통하여 상기 함몰홈의 상면에 삽입되며, 횡 방향으로 슬라이딩된 슬라이딩구조체에 복원력을 제공하는 제2탄성부재를 더 포함하는 신축이음장치.

상세링크 : http://newsd.wips.co.kr/wipslink/api/dkrdshtm.wips?skey=3516304000815
