씨암용 엑스선 표시장치 및 이를 포함하는 씨암

출원번호 : 10-2018-0035435 (출원일: 2018-03-27)

등록번호 : 10-2107593 (등록일: 2020-04-28)

특허권자 : 충남대학교산학협력단

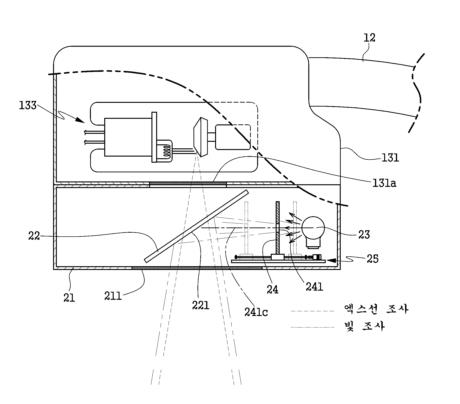

요약 : 본 발명은 씨암(C-arm)의 거리가 고정된 엑스선 발생부와 영상 획득부 사이에 배치되어 엑스선 발생부에서 조사된 엑스선이 피검체에 조사될 때 엑스선 조사 범위를 표시하는 씨암용 엑스선 표시장치에 관한 것으로, 엑스선 발생부의 튜브본체와 연결된 몸체, 상기 몸체 내부에 경사지게 배치되어 있고 엑스선이 통과하며 반사면을 구비한 반사체, 상기 반사체의 반사면으로 빛을 조사하는 램프, 상기 램프와 상기 반사체 사이에 배치되어 있으며 상기 빛이 통과하는 관통홀이 형성된 조준기 및 상기 조준기를 직선 이동시키는 구동부를 포함하며, 상기 엑스선은 상기 반사체를 통과하여 상기 피검체를 조사하고, 상기 관통홀을 통과한 상기 빛은 상기 반사면에 의해 상기 엑스선이 조사되고 있는 상기 피검체 방향으로 굴절되어 기설정된 범위를 표시한다.

대표청구항 : 씨암(C-arm)의 거리가 고정된 엑스선 발생부와 영상 획득부 사이에 배치되어 엑스선 발생부에서 조사된 엑스선이 피검체에 조사될 때 엑스선 조사 범위를 표시하는 것으로,엑스선 발생부의 튜브본체와 연결된 몸체,상기 몸체 내부에 경사지게 배치되어 있고 엑스선이 통과하며 반사면을 구비한 반사체,상기 몸체의 내부에 배치되어 상기 반사체의 경사를 조절할 수 있는 틸팅유닛,상기 반사체의 반사면으로 빛을 조사하는 램프,상기 램프와 상기 반사체 사이에 배치되어 움직일 수 있으며 중앙에 상기 빛이 통과하는 관통홀이 형성된 조준기 및상기 조준기를 직선 이동시켜, 상기 빛이 상기 피검체에 조사되는 범위를 조절하는 구동부를 포함하며,상기 엑스선은 상기 반사체를 통과하여 상기 피검체에 조사되고, 상기 관통홀을 통과한 상기 빛은 상기 반사면에 의해 상기 엑스선이 조사되고 있는 상기 피검체 방향으로 굴절되어 상기 피검체에 상기 엑스선 조사 영역을 기설정된 범위로 표시하며, 상기 빛이 상기 피검체에 조사되는 범위를 엑스선이 피검체에 조사되는 범위보다 크게 하여 수술자가 엑스선이 조사된 범위를 회피할 수 있도록 하는씨암용 엑스선 표시장치.
