압전소자를 이용한 기능성신발

출원번호 : 10-2018-0112682 (출원일: 2018-09-20)

등록번호 : 10-2049071 (등록일: 2019-11-20)

특허권자 : 충남대학교산학협력단

요약 : 본 발명은 압전소자를 이용한 기능성신발에 관한 것으로, 더 상세하게는 보행시 하중이 가해지는 신발에 압전소자를 장착하여 전기를 생성하고, 생성된 전기는 신발 내부의 안창에 설치된 발가락자극모듈에 전달되어 사용자의 발가락을 지속적으로 자극시키게 하는 등 기존의 발바닥이 아닌 발가락 자극을 통해서 근육이완과 혈액순환 효과를 제공할 수 있는 기능성신발에 관한 것이다.

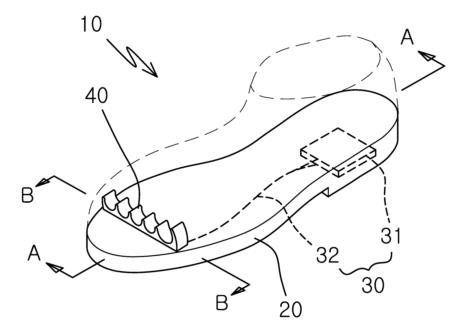

대표청구항 : 압전소자를 이용한 기능성 신발에 있어서,신발 밑창(20)에 설치되어 보행시 반복적인 압착에 의해 전기를 생산하는 압전소자(31)와, 상기 압전소자에서 생성된 전기를 공급하는 전원공급선(32)으로 구성된 전기발생장치(30)과;신발 내부의 발가락이 안치되는 부분에 설치되어 발가락을 일부 또는 전체를 감싸도록 안치시키고, 전기발생장치에서 생성된 전기로 발가락 외면에 전기자극을 가하는 발가락안치대(40);를 포함하여 구성되고, 상기 발가락안치대(40)는, 신발 안창에 장착되고 발가락을 개별적으로 감싸는 반원 또는 링형태 또는 발가락 사이에 끼워지는 돌기형태로 돌출된 몸체(41)와; 상기 몸체의 내면에 형성되어 안치된 발가락 면과 접촉되고, 전기발생장치로부터 전달받은 전기를 공급하는 자극패드(42);를 포함하여 구성하되, 상기 발가락안치대(40)는, 저면에 자극패드(42)와 전기적으로 연결된 하나 또는 두 개의 플러그(43)를 일체로 구성하고, 신발(10) 내부에는 상기 플러그(43)와 대응되고 전기발생장치(30)와 전기적으로 연결된 소켓(21)을 구비하여 발가락안치대의 플러그(43)를 신발 내부의 소켓(21)에 끼워서 사용되는 것을 특징으로 하는 기능성 신발.

상세링크 : http://newsd.wips.co.kr/wipslink/api/dkrdshtm.wips?skey=3519482001185
