역전압 전기수력학적 3D 패터닝 방법

출원번호 : 10-2018-0165755 (출원일: 2018-12-20)

등록번호 : 10-2199011 (등록일: 2020-12-30)

특허권자 : 충남대학교산학협력단

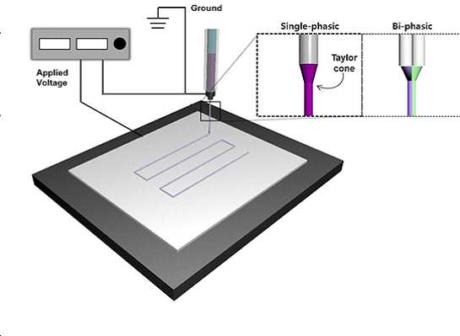

요약 : 본 발명은 역전압 전기수력학적 3D 패터닝 방법을 제공한다. 보다 상세하게는 본 발명은 기판을 접지하고 노즐에 전압을 인가하는 기존의 전기수력학적 3D 패터닝 방법과 달리 노즐을 접지하고 기판에 전압을 인가함으로써, 저전압의 노즐에서 고분자 용액이 토출될 수 있도록 하여, 직경 20㎛ 수준의 미세한 패턴 구조를 보다 정교하게 형성할 수 있도록 한다. 또한 본 발명의 일 예는 2 이상의 노즐에서 동시에 고분자 용액을 토출하여 이중 적층(double stack) 구조 등을 형성할 수 있도록 하며, 전기수력학적 공분사(EHD co-jetting) 방식으로 2상형(Biphasic) 및 코어-쉘(Core-shell) 구조 등을 보다 정교하게 형성할 수 있도록 한다. 또한 본 발명의 일 예는 아자이드기가 도입된 폴리우레탄 미세 패턴 구조물을 제공하여 고유연성 및 고기능성을 갖는 미세 패턴 구조물을 제조할 수 있도록 한다.

대표청구항 : 고분자 용액을 노즐에서 전기수력학적 방식으로 토출시키는 단계; 및피토출물을 기판에 패터닝하는 단계;를 포함하는 전기수력학적 3D 패터닝 방법으로서,상기 전기수력학적 3D 패터닝 방법은 상기 기판에 전압을 인가하고, 상기 노즐은 전압을 인가하지 않고 접지하는 것을 특징으로 하는 역전압 전기수력학적 3D 패터닝 방법.
