연속식 섬유 분리장치

출원번호 : 10-2021-0111889 (출원일: 2021-08-24)

등록번호 : 10-2380287 (등록일: 2022-03-24)

특허권자 : 충남대학교산학협력단

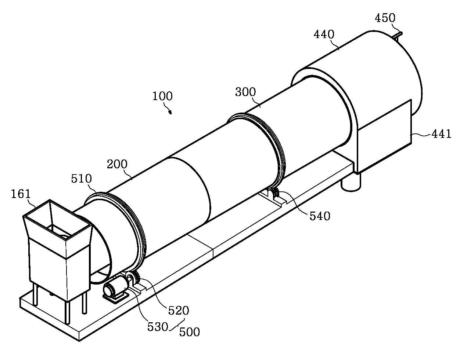

요약 : 본 발명은 연속식 섬유 분리장치에 관한 것으로, 보다 상세하게는 고분자 필름이 코팅된 폐종이용기를 알칼리 용액으로 폐종이용기의 펄프섬유가 팽윤되어 섬유간 결합력이 약화되도록 용액침지 처리하고, 용액을 탈수시킨 고농도의 폐종이용기 슬러리를 회전낙하방식의 물리적 처리, 농도조절을 통한 펄프섬유 해리, 그리고 해리된 펄프섬유의 분리 및 세척과정을 순차적으로 이루어질 수 있도록 하여 폐종이용기로부터 펄프섬유를 효율적으로 분리할 수 있는 연속공정을 수행하는 연속식 섬유 분리장치에 관한 것이다. 본 발명에 따른 연속식 섬유 분리장치는, 구동부(500)에 의해 회전 가능하게 설치되며, 내주면에 구비된 복수의 구획벽(110)에 의해 제1 공간(120), 제2 공간(130) 및 제3 공간(140)으로 구획 형성되는 원통형의 회전드럼(100); 상기 제1 공간(120)에 형성되어 투입된 종이용기 슬러리를 회전드럼(100)의 회전에 의해 상승 및 낙하시키고, 공정수를 분사하여 종이용기 슬러리의 농도를 조절하는 슬러리 분리부(200); 상기 제2 공간(130)에 형성되어 상기 슬러리 분리부(200)로부터 이송된 종이용기 슬러리에 공정수를 분사하여 펄프섬유를 해리시키는 섬유해리부(300); 및 상기 제3 공간(140)에 형성되어 상기 섬유해리부(300)로부터 이송된 종이용기 슬러리를 펄프섬유와 고분자 필름으로 각각 분리 선별하는 분급부(400);를 포함하는 것을 특징으로 한다.

대표청구항 : 구동부(500)에 의해 회전 가능하게 설치되며, 내주면에 구비된 복수의 구획벽(110)에 의해 제1 공간(120), 제2 공간(130) 및 제3 공간(140)으로 구획 형성되는 원통형의 회전드럼(100);상기 제1 공간(120)에 형성되어 투입된 종이용기 슬러리를 회전드럼(100)의 회전에 의해 상승 및 낙하시키고, 공정수를 분사하여 종이용기 슬러리의 농도를 조절하는 슬러리 분리부(200);상기 제2 공간(130)에 형성되어 상기 슬러리 분리부(200)로부터 이송된 종이용기 슬러리에 공정수를 분사하여 펄프섬유를 해리시키는 섬유해리부(300); 및상기 제3 공간(140)에 형성되어 상기 섬유해리부(300)로부터 이송된 종이용기 슬러리를 펄프섬유와 고분자 필름으로 각각 분리 선별하는 분급부(400);를 포함하고,상기 슬러리 분리부(200)에는 상기 회전드럼(100)의 내주면에 길이방향으로 형성되어 회전드럼(100)의 회전방향으로 종이용기 슬러리를 퍼올려 낙하시키는 다수의 제1 배플(220)이 형성되고,상기 섬유해리부(300)에는 상기 회전드럼(100)의 내주면에 길이방향으로 형성되어 회전드럼(100)의 회전방향으로 종이용기 슬러리를 퍼올려 낙하시키는 다수의 제2 배플(320)이 형성되며,상기 회전드럼(100)은 수평면 기준으로 1~10°의 각도로 경사지게 설치되어 상기 회전드럼(100)의 회전에 의해 투입된 종이용기 슬러리의 자유 회전 낙하를 유도하여 종이용기 슬러리의 후속공정으로의 이송이 가능하게 하는 것을 특징으로 하는 연속식 섬유 분리 장치.
