오염알림기능을 갖는 레인지후드

출원번호 : 10-2019-0018048 (출원일: 2019-02-15)

등록번호 : 10-2170970 (등록일: 2020-10-22)

특허권자 : 충남대학교산학협력단

요약 : 본 발명은 오염알림기능을 갖는 레인지후드에 관한 것으로, 더 상세하게는 레인지후드의 필터오염 정도를 풍속센서와 무게센서를 통해 측정하여 오염여부를 판단하고, 기준오염정도를 초과하면 사용자에게 정보를 제공하여 필터 세척 또는 교체가 이루어지도록 하는 등 레인지후드를 청결하게 관리가 이루어지게 하는 오염알림기능을 갖는 레인지후드에 관한 것이다.

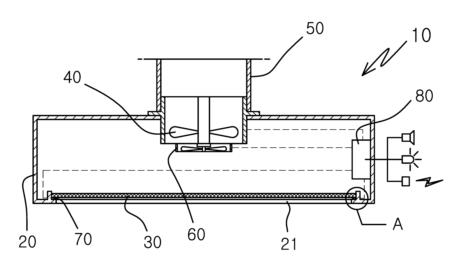

대표청구항 : 필터관리 시기를 알리는 오염알림기능을 갖는 레인지후드에 있어서,내부에 수용공간을 갖고, 저면에 흡입공(21)이 형성된 후드케이스(20)와; 상기 후드케이스 저면의 흡입공에 안착되어 하부의 공기를 흡입하는 금속망 또는 수지망 형태의 필터(30)와; 상기 후드케이스 내부에 설치되어 필터를 통해 공기를 흡입하여 배출시키는 후드팬(40)과; 상기 후드팬에 의해 흡입된 공기를 외부로 배출되도록 이송시키는 배기관(50)과; 상기 배기관이 결합되는 후드팬의 공기흡입측에 결합되어 풍속을 측정하는 풍속측정센서(60)와; 상기 필터 저면의 가장자리 부분과 필터가 안치되는 후드케이스 내면 사이에 안치되어 필터의 무게를 측정하는 무게측정센서(70); 및 상기 풍속측정센서와 무게측정센서로부터 측정값을 전달받아 필터관리 시기를 판단하여 외부에 알리는 제어수단(80);을 포함하여 구성되되,상기 제어수단(80)은,후드팬 미가동시 무게측정센서를 통해 필터무게를 측정하여 필터무게측정값을 전송받는 단계;전송받은 필터무게측정값을 기설정된 무게변화허용값과 비교하여 이상여부를 판단하는 단계;필터무게측정값이 무게변화허용값 보다 높으면, 후드팬 가동시 필터를 통과하여 유입된 공기 풍속을 풍속측정센서를 통해 측정하고 측정된 풍속측정값을 전송받는 단계;풍속측정값으로부터 측정풍량값을 계산하고, 설치시 측정하여 설정된 초기풍량값과 대비하여 변화량을 계산하는 단계;상기 초기풍량값에서 5~10% 낮으면, 오염상태로 판단하는 단계; 및오염상태로 판단되면 알림수단인 음성출력부, 발광부 및 표시창 중 어느 하나의 알림수단을 통해 필터관리정보를 알리는 단계;를 포함하여 이루어지는 것을 특징으로 하는 레인지후드.
