용융염 도입 자전연소반응을 이용한 초미립 텅스텐카바이드분말의 제조방법

출원번호 : 10-2008-0044970 (출원일: 2008-05-15)

등록번호 : 10-1044723 (등록일: 2011-06-21)

특허권자 : 충남대학교산학협력단

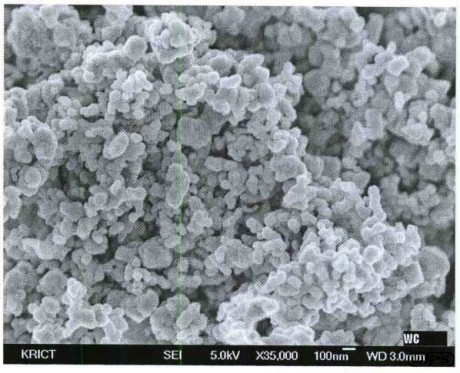

요약 : 본 발명에 따른 초미립 WC 분말의 제조방법은 산화텅스텐; 환원제; 탄소원; 입자성장억제제인 알칼리염; 및 반응활성제;를 함유하는 원료를 자전고온 합성(SHS; Self-propagating High-temperature Synthesis)하여 초미립 WC 분말을 제조하는 특징이 있다. 본 발명의 제조방법은 평균 입도가 0.05㎛ 내지 0.5㎛의 초미립 텅스텐카바이드 분말을 제조할 수 있으며, 분말의 입자크기를 서브 마이크론 단위로 제어할 수 있으며, 제조된 분말의 입도 분포가 좁고, 순도가 매우 높은(99%이상) 장점이 있으며, 기종의 제조 공정에 비해 산화텅스텐의 환원 및 침탄 반응이 한 단계에서 수행되어 공정이 단순하고, 공정 시간이 짧고, 열효율 및 생산성이 우수하여 제조 원가를 크게 절감할 수 있는 장점이 있다.

대표청구항 : 산화텅스텐; 환원제; 탄소원; 입자성장억제제인 알칼리염; 및 탄산암모늄, 우레아(urea) 또는 이들의 혼합물인 반응활성제;를 함유하는 원료를 자전고온 합성(SHS; Self-propagating High-temperature Synthesis)하여 초미립 WC 분말을 제조하며, 상기 원료는 상기 산화텅스텐 1몰을 기준으로 1 내지 10몰의 상기 환원제, 1 몰의 상기 탄소원, 5 내지 15몰의 상기 입자성장억제제 및 0.01 내지 1몰의 상기 반응활성제를 함유하며,상기 원료에 함유된 상기 입자성장억제제 몰비율에 의해 자전 고온 합성된 WC 분말의 평균 입도가 0.05㎛ 내지 0.5㎛로 제어되는 것을 특징으로 하는 자전고온 합성을 이용한 초미립 WC 분말의 제조방법.

상세링크 : http://newsd.wips.co.kr/wipslink/api/dkrdshtm.wips?skey=3511262000207
