원격 펌핑 광증폭기를 이용하는 수동형 광가입자망 시스템

출원번호 : 10-2006-0030833 (출원일: 2006-04-05)

등록번호 : 10-0784115 (등록일: 2007-12-04)

특허권자 : 충남대학교산학협력단

요약 : 본 발명은 수동형 광가입자망 시스템의 전송거리를 증가하기 위하여 원격 펌핑 광증폭기를 사용함으로써, Remote Node(RN)에서 전력을 사용하지 않고 광신호를 증폭시킬 수 있어 장거리 전송이 가능하며, 또한 유지가 편리하여 경제적인 장거리 수동형 광가입자망 시스템의 구성이 가능하도록 하는 원격 펌핑 광증폭기를 이용하는 수동형 광가입자망 시스템에 관한 것이다. 본 발명은, Optical Line Terminator(OLT)와 Remote Node가 광섬유로 연결된 수동형 광가입자망 시스템에 있어서, 상기 OLT단에는 어븀이 첨가된 광섬유(Erbium-doped fiber: EDF)를 펌핑하기 위한 펌핑 광원을 구비하고, 상기 RN단에는 EDF를 구비하는 것을 특징으로 한다. 상기 원격 펌핑 광증폭기는 상향 광신호와 하향 광신호를 동시에 증폭하는 양방향 원격 펌핑 광증폭기이거나, C-band 하향 광신호와 L-band 상향 광신호를 동시에 증폭하는 양방향 원격 펌핑 광증폭기이거나, L-band 하향 광신호와 C-band 상향 광신호를 동시에 증폭하는 양방향 원격 펌핑 광증폭기이거나, 상향 광신호 또는 하향 광신호만을 선택적으로 증폭하는 단방향 원격 펌핑 광증폭기인 것이 바람직하다.

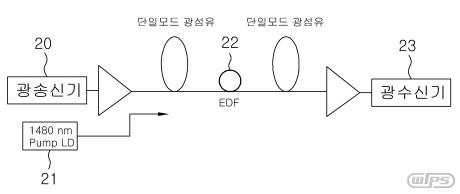

대표청구항 : 장거리 상에 이격되어 있는 OLT(Optical Line Terminator)단과 RN(Remote Node)단이 광섬유에 의해 서로 연결되어 이루어지는 수동형 광가입자망 시스템에 있어서, 상기 OLT단에는 EDF(Erbium-doped fiber)를 펌핑하는 펌핑 광원을 구비하고, 상기 RN단에는 EDF를 구비하며, 상기 펌핑 광원은 1480 nm pump LD 인 것을 특징으로 하는 원격 펌핑 광증폭기를 이용하는 수동형 광가입자망 시스템.
