출원번호 : 10-2009-0005022 (2009년01월21일)
등록번호 : 10-0915934 (2009년08월31일)
특허권자 : (주)유일글로비스
요약 :
본 발명은 상하수도용 배관 또는 펌프장 등에 이용되는 완폐식밸브, 버터플라이밸브, 볼밸브, 세그먼트 볼밸브 등과 같은 유압구동식 밸브에 관한 것으로, 보다 상세하게는 정전 등과 같은 긴급상황 발생시에 유압구동식 밸브의 보다 신속한 폐쇄작동을 구현할 수 있는 유압구동식 밸브의 유압제어시스템에 관한 것이다.

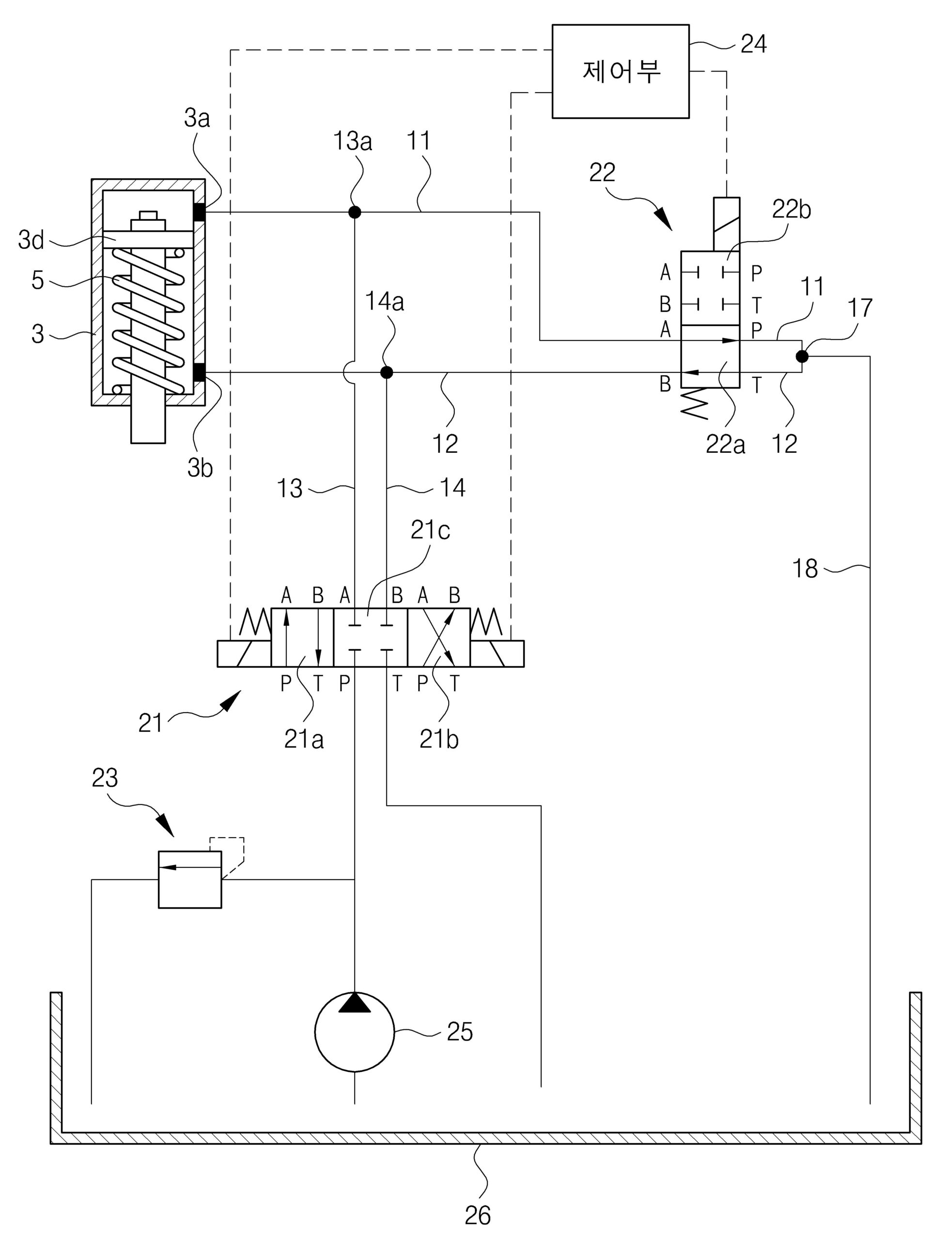

본 발명은 유압구동식 밸브의 밸브체를 구동시키는 구동실린더를 가지고, 구동실린더의 피스톤은 탄성부재에 의해 편향력을 받도록 구성된다. 구동실린더의 제1포트에는 제1유로가 접속되고, 구동실린더의 제2포트에는 제2유로가 접속된다. 제1 및 제2 유로에는 제1 및 제2 공급유로가 각각 연결되고, 전환밸브에 의해 압유를 제1 및 제2 공급유로를 통해 구동실린더로 공급한다.
