출원번호 : 10-2009-0071932 (2009년08월05일)
등록번호 : 10-0938650 (2010년01월18일)
특허권자 : (주)유일글로비스
요약 :
본 발명은 상하수도용 배관 또는 펌프장 등에 이용되는 완폐식밸브, 버터플라이밸브, 볼밸브, 세그먼트 볼밸브 등과 같은 유압구동식 밸브에 관한 것으로, 보다 상세하게는 정전 등과 같은 긴급상황 발생시에 유압구동식 밸브의 보다 신속한 폐쇄작동을 구현할 수 있는 유압구동식 밸브의 유압제어시스템에 관한 것이다.

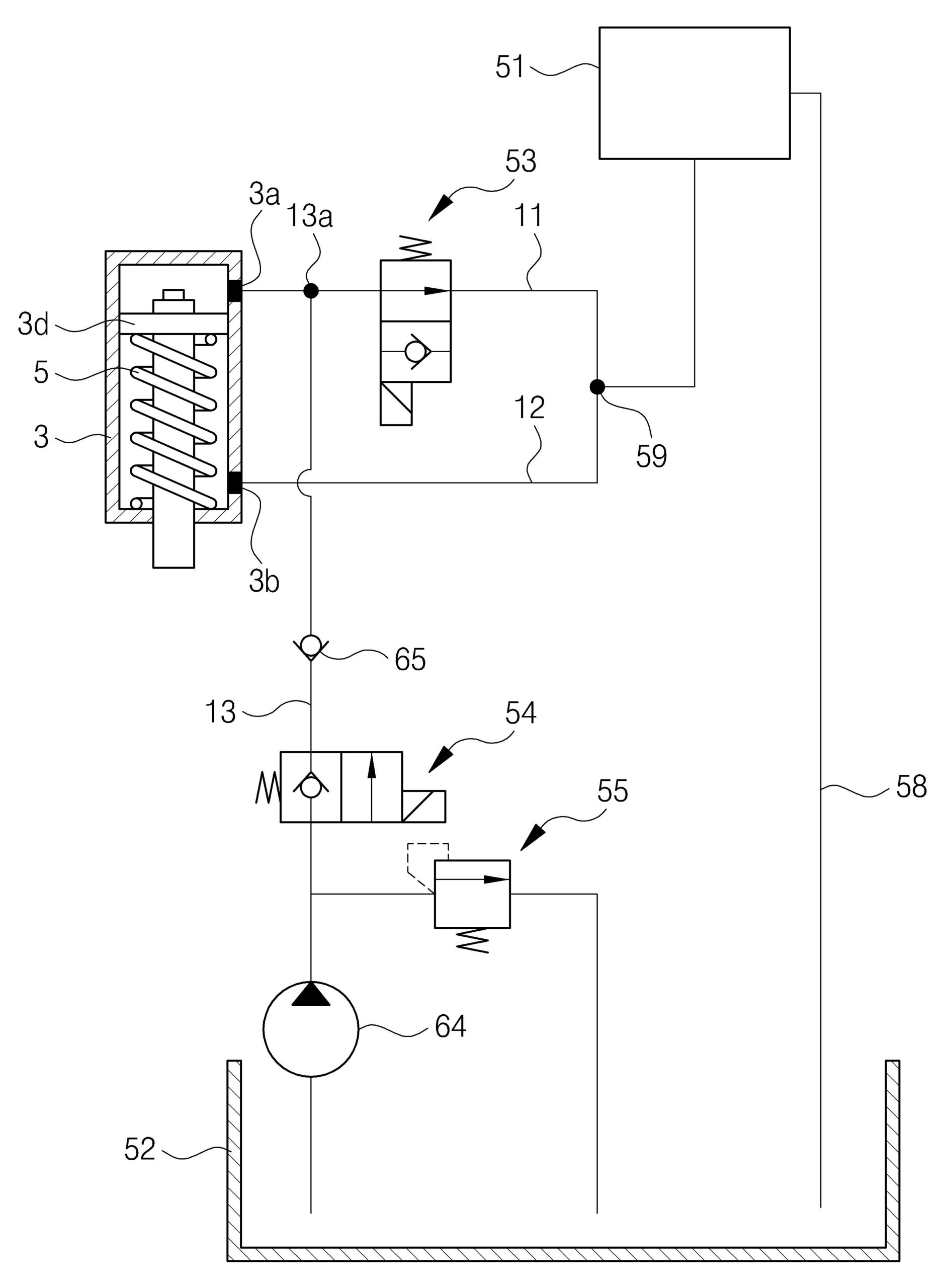

본 발명은 유압구동식 밸브의 밸브체를 구동시키고, 제1 및 제2 포트를 가지며, 탄성부재에 의해 편향력을 받는 피스톤을 가진 구동실린더; 상기 구동실린더의 제1포트와 소통하는 제1유로; 상기 구동실린더의 제2포트와 소통하는 제2유로; 상기 제1유로 상에 설치되고, 평시개방(normal opened)의 전자제어밸브로 구성된 제1개폐밸브; 상기 제1유로 상의 제1개폐밸브와 구동실린더의 제1포트 사이에서 합류하는 공급유로; 상기 공급유로 상에 설치된 공급펌프; 상기 공급유로와 소통하고, 압유가 충전된 압유탱크; 상기 공급유로 상에 설치되고, 평시폐쇄(normal closed)의 전자제어밸브로 구성된 제2개폐밸브; 및 상기 공급유로 상에 설치되고, 상기 제2개폐밸브 하류측에 위치한 체크밸브;를 포함한다.
