이동통신을 위한 반사판과 간극을 갖는 대수-주기 다중 루프 안테나

출원번호 : 10-2017-0082666 (출원일: 2017-06-29)

등록번호 : 10-1897762 (등록일: 2018-09-05)

특허권자 : 충남대학교산학협력단

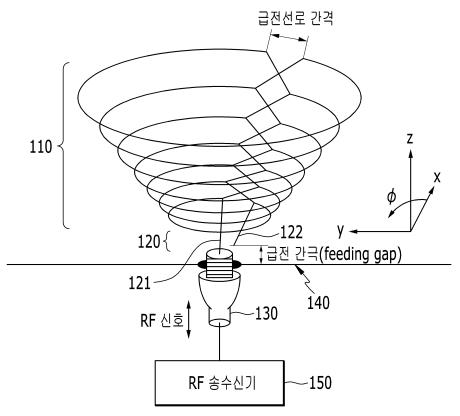

요약 : 본 발명은 이동통신을 위한 반사판과 간극을 갖는 대수-주기 다중 루프 안테나에 관한 것으로, 본 발명의 일 실시예에 따른 대수-주기 다중 루프 안테나는 제1 루프 요소 및 제2 루프 요소를 포함하는 복수개의 루프 요소(loop element) 안테나들이 대수 주기적으로 배열되어 있는 루프 방사부, 제1 루프 요소와 연결되어 있는 급전부, 제1 루프 요소 아래에 위치하며 접지 평면(ground plane)으로 형성되어 있는 접지 반사부, 그리고 루프 방사부의 중심축에 위치하며 접지 반사부를 관통하여 형성되어 있는 고정부를 포함한다.

대표청구항 : 제1 루프 요소 및 상기 제1 루프 요소와 인접하여 위치하는 제2 루프 요소를 포함하는 복수개의 루프 요소(loop element)가 대수 주기적으로 배열되어 있는 루프 방사부,상기 제1 루프 요소와 연결되어 있는 급전부,상기 제1 루프 요소 아래에 위치하며 접지 평면(ground plane)으로 형성되어 있는 접지 반사부, 그리고상기 루프 방사부의 중심축에 위치하며 상기 접지 반사부를 관통하여 형성되어 있는 고정부를 포함하며,상기 급전부는 상기 고정부를 통해 무선통신 단말기의 RF 송수신기와 연결되어 있는 급전 라인, 그리고 상기 접지 반사부와 이격되어 급전 간극(feeding gap)이 형성되어 있는 쇼트 라인부를 포함하고,상기 제1 루프 요소와 상기 접지 반사부 사이의 급전 간극의 폭 거리에 따라 방사 빔폭이 향상되는 대수-주기 다중 루프 안테나.

상세링크 : http://newsd.wips.co.kr/wipslink/api/dkrdshtm.wips?skey=3518374000866
