이미지와 ＰＰＧ 데이터를 이용한 멀티모달 딥러닝 기반의 운전자 졸음감지 시스템

출원번호 : 10-2018-0159741 (출원일: 2018-12-12)

등록번호 : 10-2096617 (등록일: 2020-03-27)

특허권자 : 충남대학교산학협력단

요약 : 본 발명에 따른 이미지와 PPG 데이터를 이용한 멀티모달 딥러닝 기반의 운전자 졸음감지 시스템은 운전자의 얼굴 이미지로부터 눈과 입의 위치정보를 추출하고, 동시에 상기 운전자의 PPG(Photoplethysmogram:생리학 데이터)를 수집하는 전처리부; 상기 눈과 입의 위치정보를 상기 PPG와 하나로 융합하는 멀티모달 네트워크; 및 상기 멀티모달 네트워크에서 융합된 눈과 입의 위치정보를 상기 PPG와 융합한 융합 데이터를 가지고 운전자의 졸음상태를 파악하는 분류 네트워크;를 포함하여 운전자의 이미지 데이터(눈, 입)와 생리학 데이터(PPG) 모두 고려함으로써 정확도 높은 운전자의 졸음상태를 파악할 수 있는 효과가 있다.

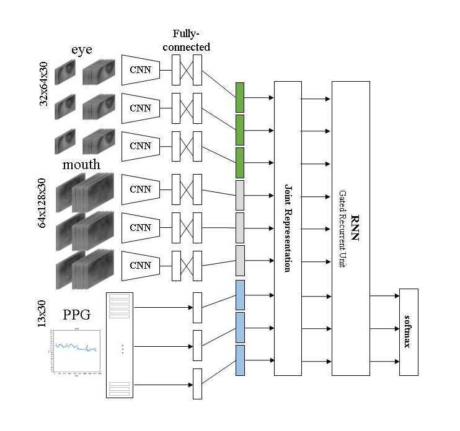

대표청구항 : 운전자의 얼굴 이미지로부터 눈과 입의 위치정보를 추출하고, 동시에 상기 운전자의 PPG(Photoplethysmogram:생리학 데이터)를 수집하는 전처리부;상기 눈과 입의 위치정보를 상기 PPG와 하나로 융합하는 멀티모달 네트워크; 및상기 멀티모달 네트워크에서 융합된 눈과 입의 위치정보를 상기 PPG와 융합한 융합 데이터를 가지고 운전자의 졸음상태를 파악하는 분류 네트워크;를 포함하고,상기 전처리부는차량 내에 장착된 카메라가 촬영한 운전자 얼굴 이미지를 수신하여 수집하는 이미지 수집부;상기 운전자 얼굴 이미지로부터 눈과 입의 위치정보를 추출하는 주제어부; 및상기 운전자의 혈류량 변화를 통하여 심박수를 측정한 값인 PPG를 수집하는 PPG 수집부;를 포함하고,상기 주제어부는 상기 PPG 수집부가 수집한 PPG를 표준화하고,상기 멀티모달 네트워크는 상기 전처리부에서 전달되는 눈과 입의 위치정보 데이터를 수신하여, 해당 눈과 입의 특징을 추출하는 컨볼루션 신경망; 상기 컨볼루션 신경망에서 추출한 상기 눈과 입의 특징을 하나의 레이어로 재구성하는 레이어 재구성부; 및 상기 레이어와 상기 주제어부에 의해 표준화한 PPG를 하나의 JR(Joint Representation)로 융합하여 구성하는 JR 구성부;를 포함하고,상기 JR 구성부는 상기 컨볼루션 신경망이 추출한 눈과 입의 특징과, 상기 주제어부(120)가 표준화한 PPG를 시간순으로 정렬하는 정렬 방식(Sorting)으로 융합하여 하나의 데이터로 재구성하는 이미지와 PPG 데이터를 이용한 멀티모달 딥러닝 기반의 운전자 졸음감지 시스템.
