이원 추진제 로켓 엔진의 점화기

출원번호 : 10-2010-0088962 (출원일: 2010-09-10)

등록번호 : 10-0988770 (등록일: 2010-10-13)

특허권자 : 충남대학교산학협력단

요약 : 본 발명은 이원 추진제 로켓에 사용되는 점화기에 관한 것으로, 더욱 상세하게는 과산화수소와 케로신을 주 추진제로 사용하는 이원 추진제 로켓에 적용되며, 촉매 점화 방식을 이용하는 점화기를 별도로 구성하여 촉매의 소비를 줄일 수 있는 이원 추진제 로켓의 점화기에 관한 것이다. 상기와 같은 구성에 의한 본 발명의 이원 추진제 로켓 엔진의 점화기는 촉매 점화 방식을 도입하여 시스템이 간결해지고, 케로신을 통한 자연발화 특성이 우수하여 안정적인 점화가 가능하며, 케로신의 공급과 동시에 점화가 일어나므로 원하는 시점에 빠른 점화를 시킬 수 있다. 또한, 과산화수소가 촉매와 반응하여 고온 상태로 주입되므로 로켓 엔진에서의 연소 불안정성이 줄어드는 효과가 있다.

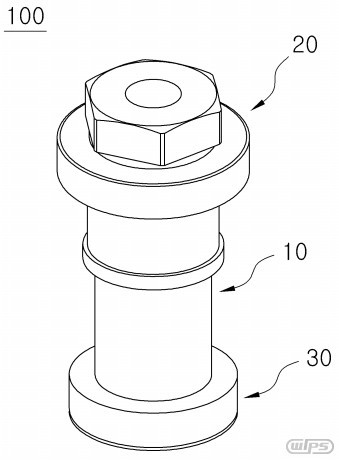

대표청구항 : 내부에 촉매가 충진 되는 촉매제공간(10a)이 형성되고, 상측에 산화제가 유입되도록 산화제유입부(11)가 형성되는 바디(10);상기 산화제의 유출을 방지하기 위해 상기 바디의 상단에 결합되는 캡(20);상기 촉매의 이탈을 방지하도록 상기 바디(10)의 하단에 결합되며, 산화제와 촉매의 분해가스가 배출되도록 다수의 분해가스분사공(31)이 형성되는 분사부(30); 및상기 캡(20), 바디(10), 및 분사부(30)의 중앙을 관통하도록 형성되되, 일단이 상기 캡(10)의 외측에 위치하여 점화제를 공급받고, 타단이 상기 분사부(30)의 외측에 위치하여 점화제를 배출하는 점화제분사부(40); 를 포함하여 이루어지며,상기 점화제분사부(40)의 타단은 상기 분해가스가 배출되는 분해가스분사공(31)에 근접하여 형성되는 것을 특징으로 하는 점화기.
